Еще одно применение поворотного круга – это осуществлять приемы кинематографической панорамы, крупного плана.
По способу установки (монтажа) существует два типа кругов:
- Врезной
- Накладной
Врезной поворотный круг — представляет собой стационарную конструкцию в форме круга,вращающаяся часть сцены которого, вращается вокруг центра своей оси.
Врезной поворотный круг монтируется в планшет сцены (пол сцены), таким образом, чтобы уровни настила круга и всего пола совпадали друг с другом (были на одном уровне).
Врезной поворотный круг обычно состоит из круглой платформы, установленной в полу сцены, и специального механизма поворота, который обеспечивает вращение платформы в нужном направлении.
Это позволяет актерам, декораторам и режиссерам создавать различные сценические образы, менять видимую часть сцены и эффективно управлять пространством во время спектакля. Тем самым помогает создавать потрясающие визуальные эффекты, плавные смены декораций и увлекательные сценические образы, делая спектакли более динамичными и запоминающимися для зрителей.
Для монтажа таких кругов требуются опорные колонны или металлоконструкция, которая будет поддерживать конструкцию.
Состав оборудования:
|
№ |
Описание |
Количество (шт) |
|
1 |

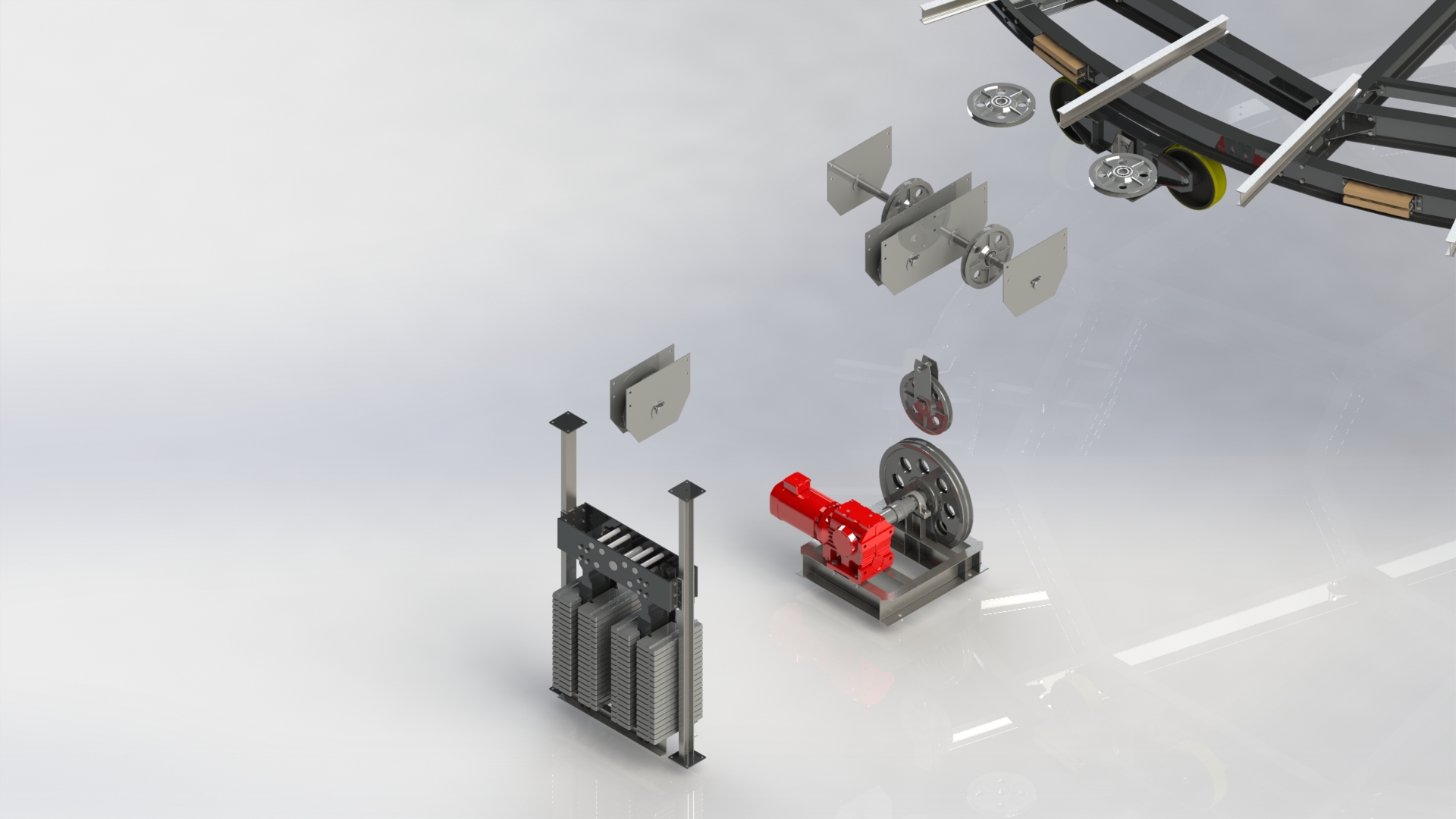

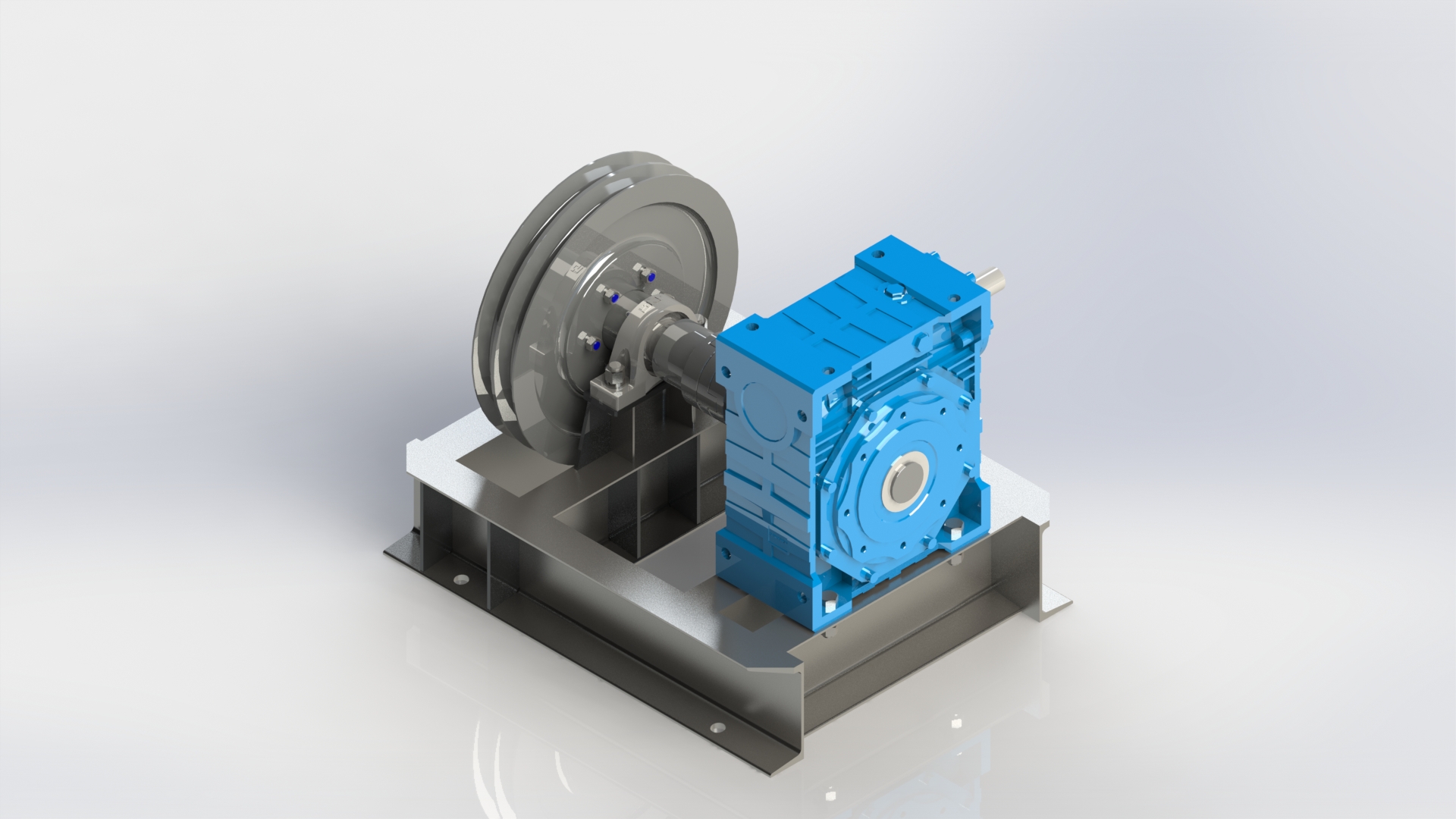

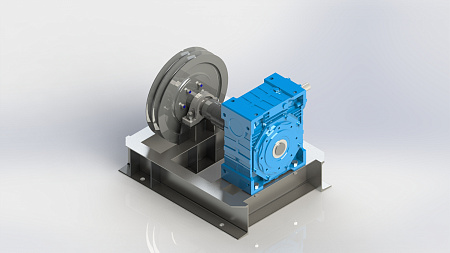

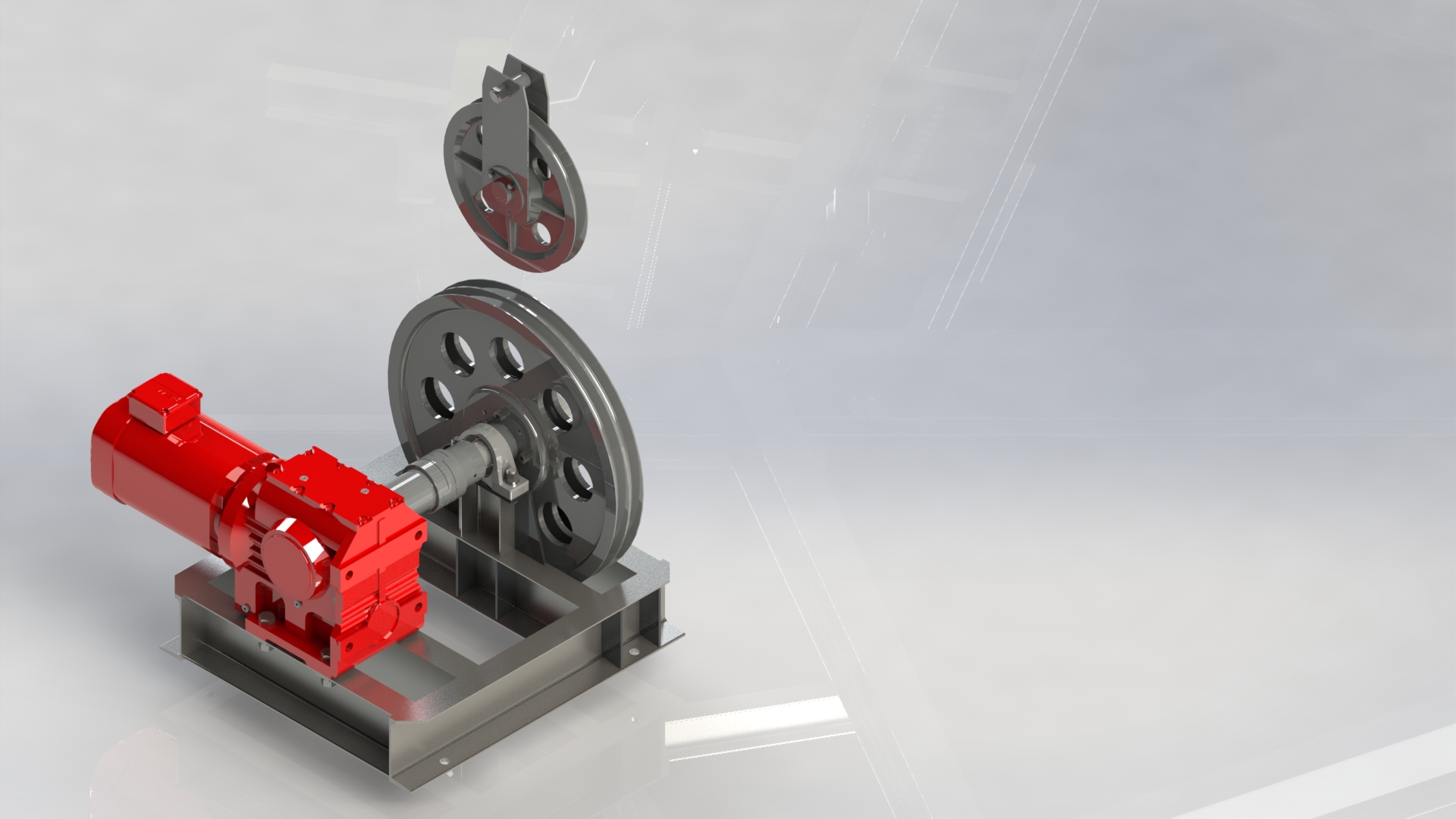

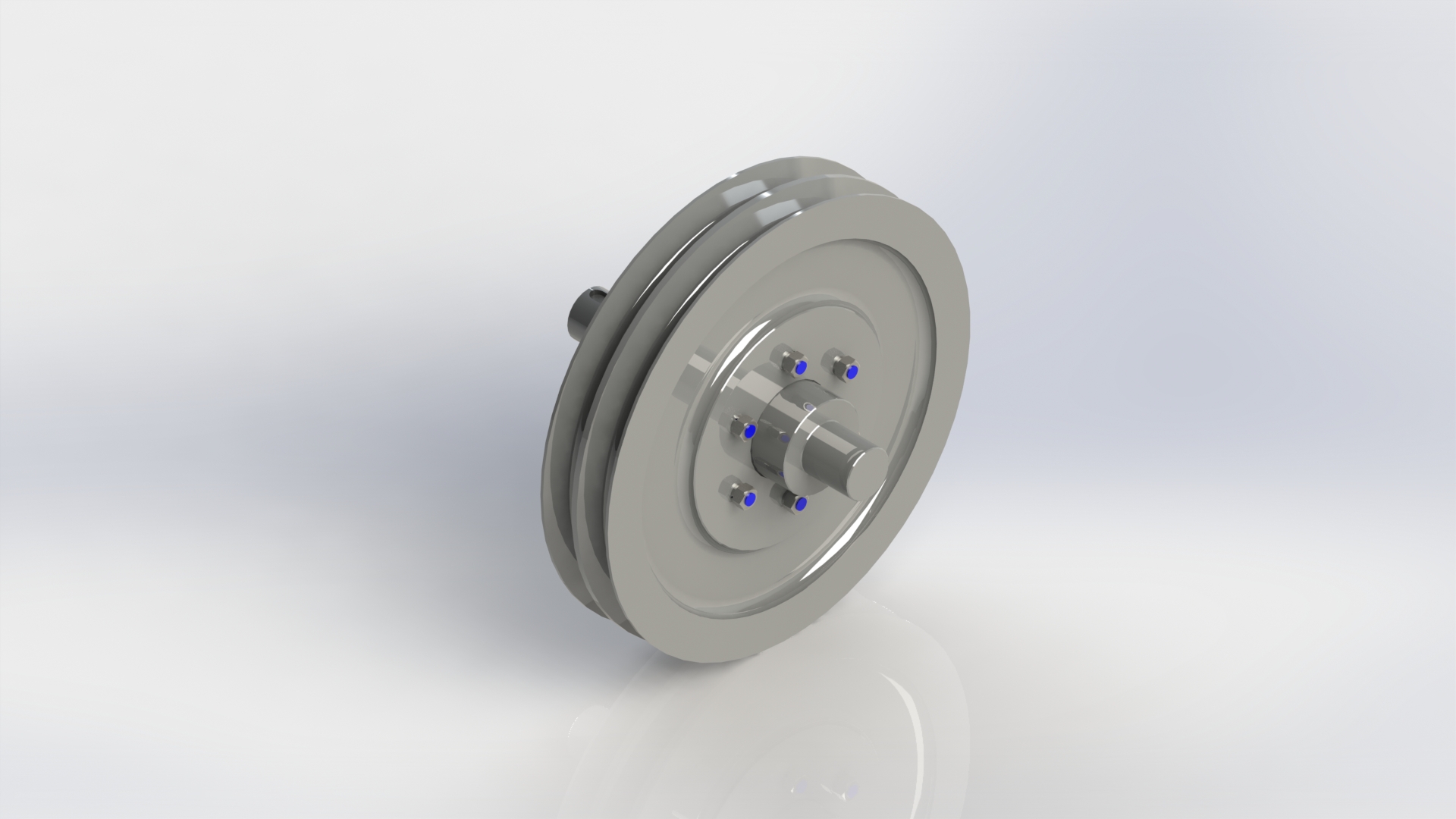

Лебедка тросового привода врезного вращающегося круга/кольца с двухручьевым шкивом Д=460-660 мм. Мощность двигателя 9,2 кВт. Тип: Мотор-редуктор |
1 |
|
2 |
ШУ лебедкой врезного вращающегося круга 9,2 кВт, с регулировкой скорости ПМУ внутри. под 1 ПДУ |
1 |
|
3 |
ПДУ механизма круга для аналоговой системы управления с регулировкой скорости |
1 |
|
4 |

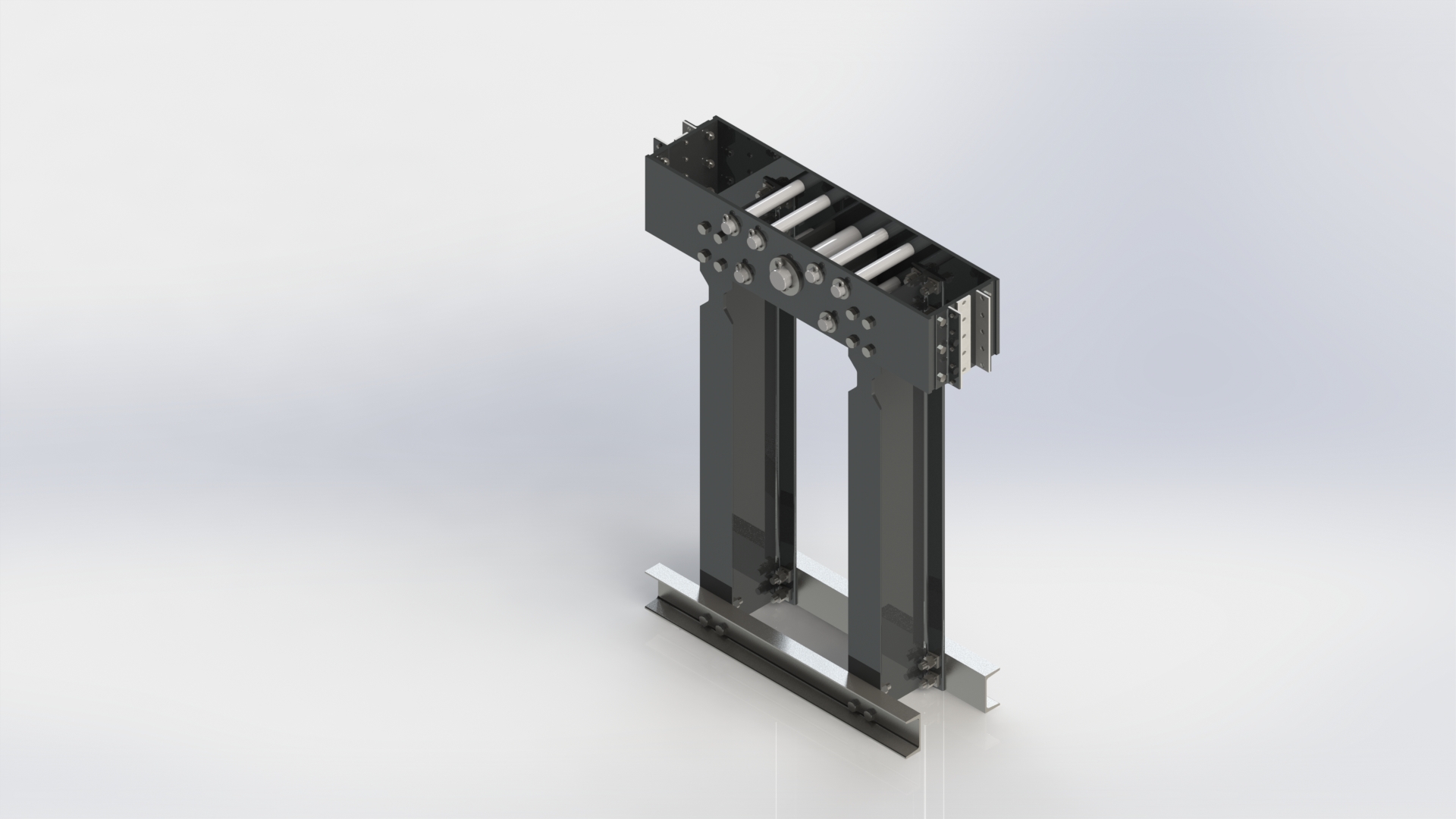

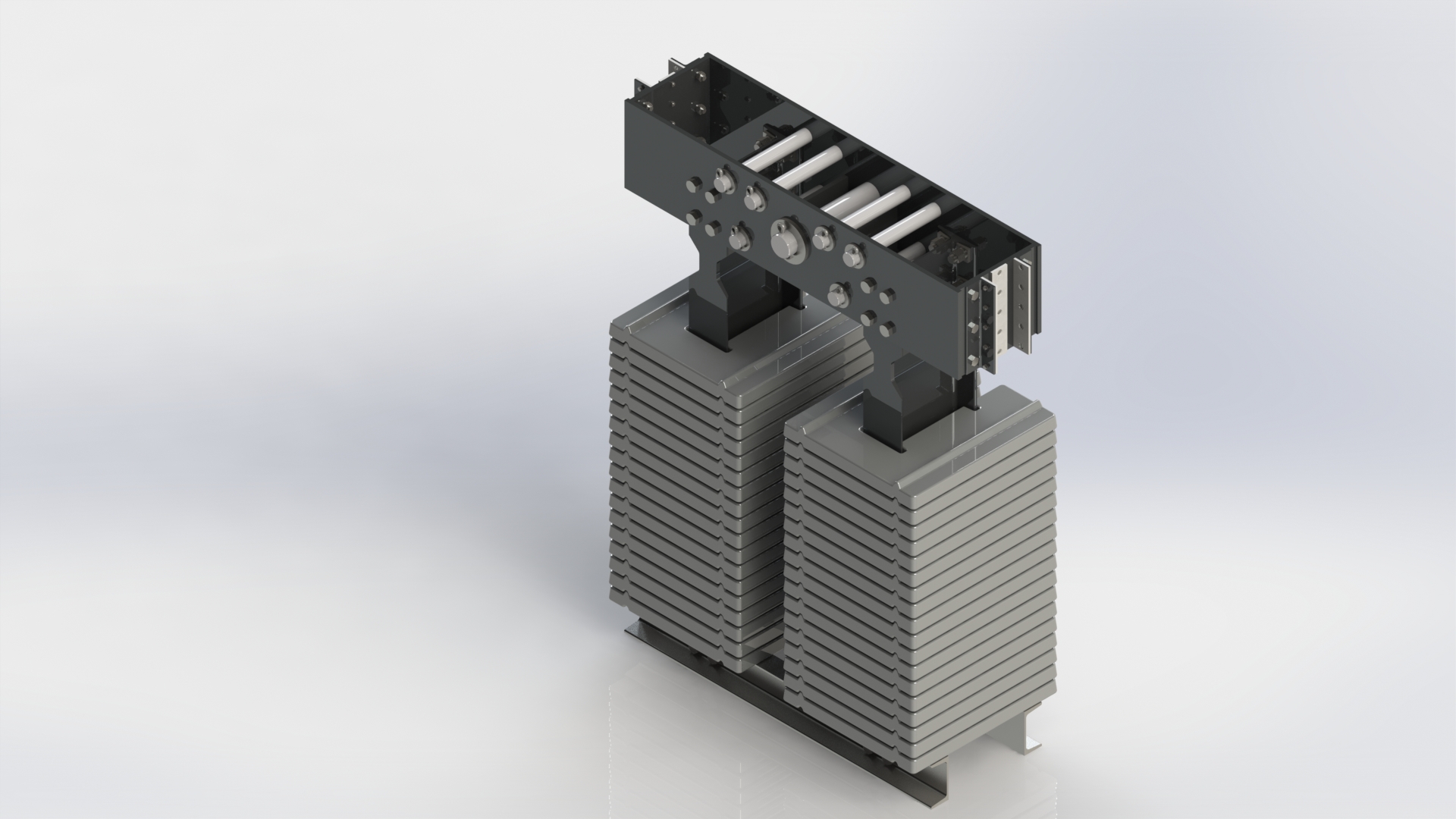

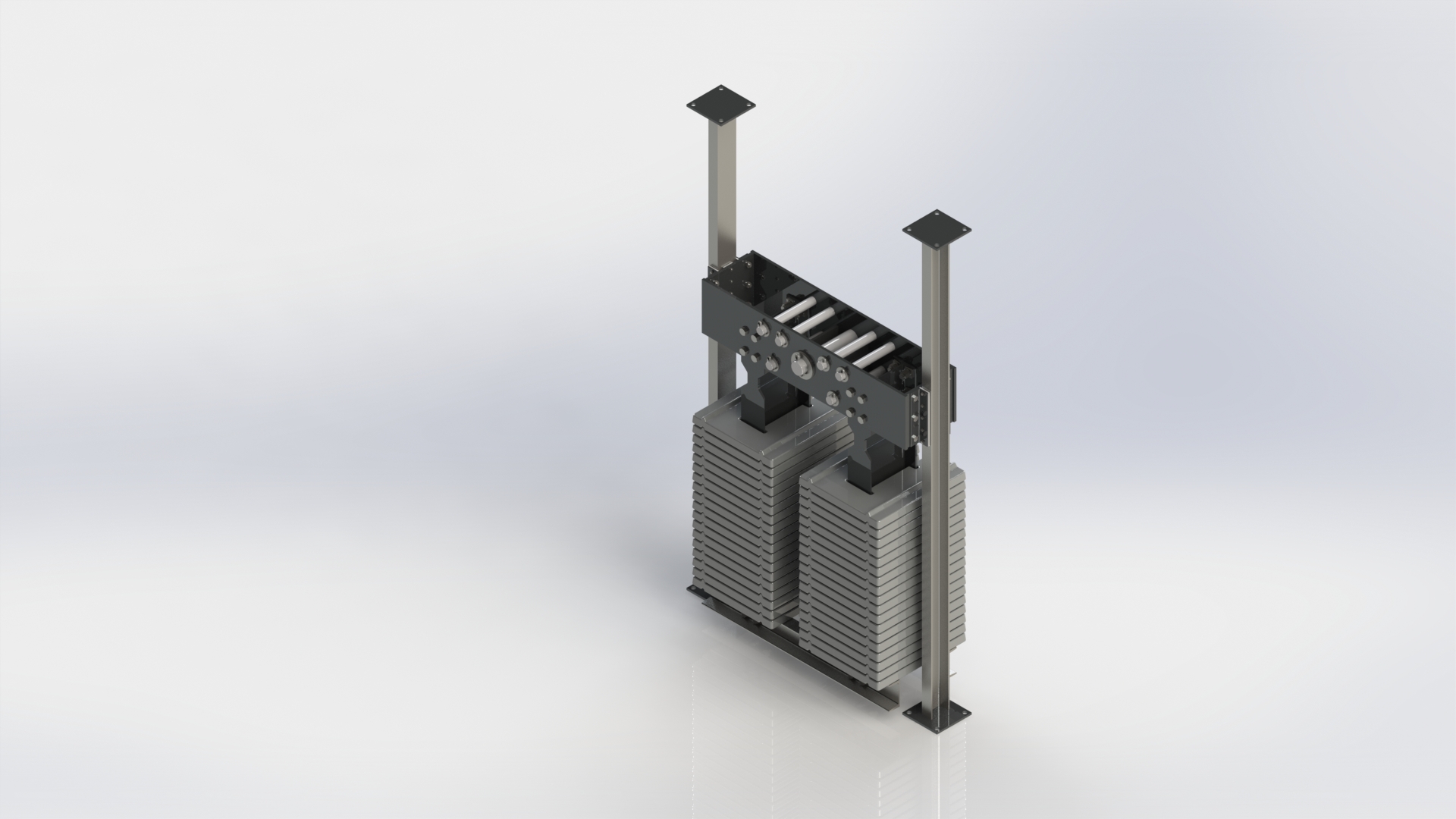

Противовес для привода вращающегося круга/кольца. Двутавр №20 под стандартный груз 25 или 40 кг. |
1 |
|
5 |
Груз для калкаша софитного, вес – 25 кг. Габариты: 385х350х31 (ДхШхВ) |
20 |
|
6 |
Обойма блоков обводных 2 шт*350 мм для тросового привода вращающегося круга/кольца |
1 |
|
7 |
Обойма блоков натяжных 350 мм и 210 мм для тросового привода вращающегося круга/кольца |
1 |
|
8 |

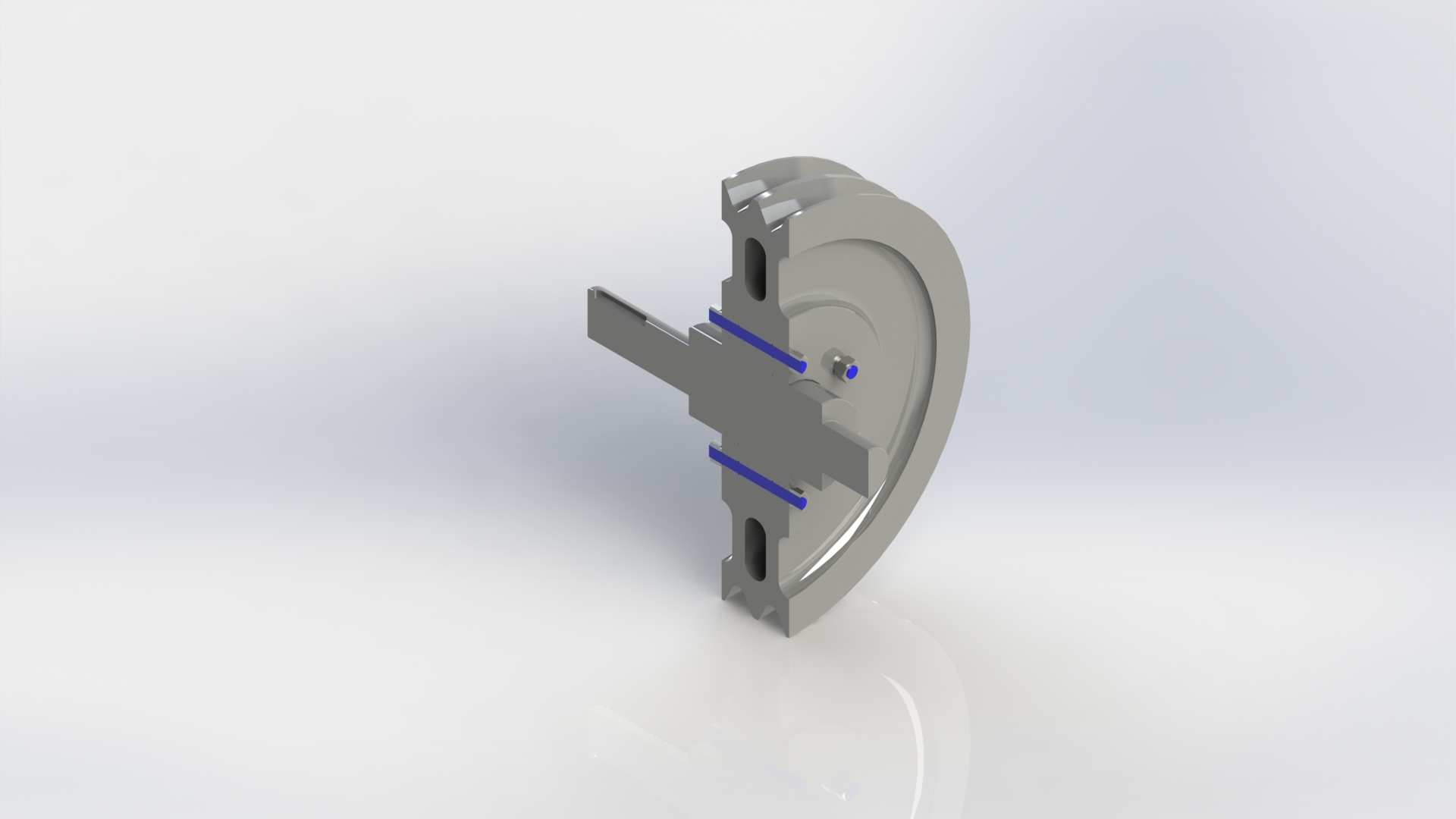

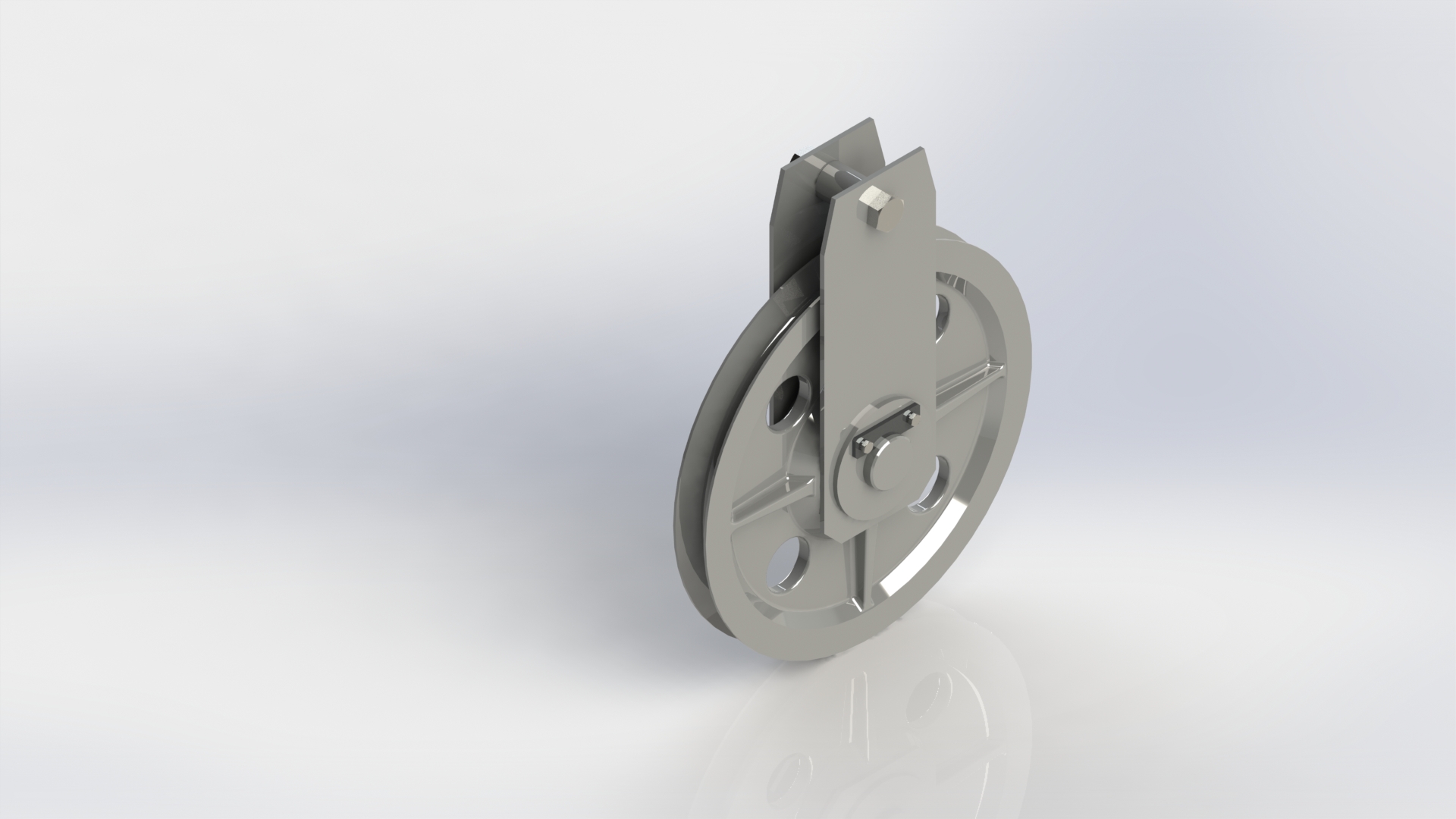

Блок одноручьевой 350 мм для тросового привода вращающегося круга/кольца |
2 |
|
9 |
Блок одноручьевой 210 мм для тросового привода вращающегося круга/кольца |
2 |
|
10 |

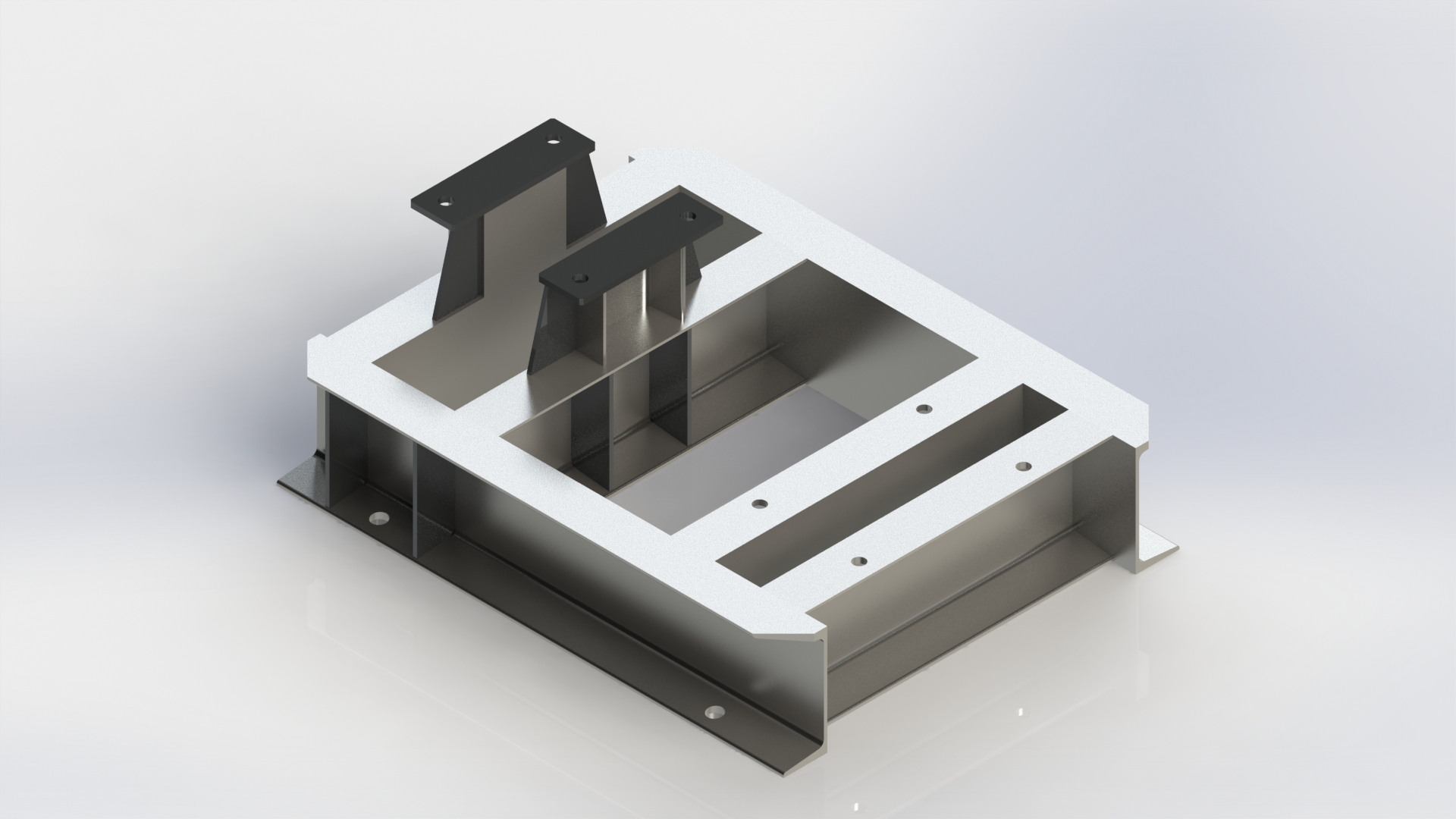

Плита переходная для центральной пяты |
1 |
|
11 |

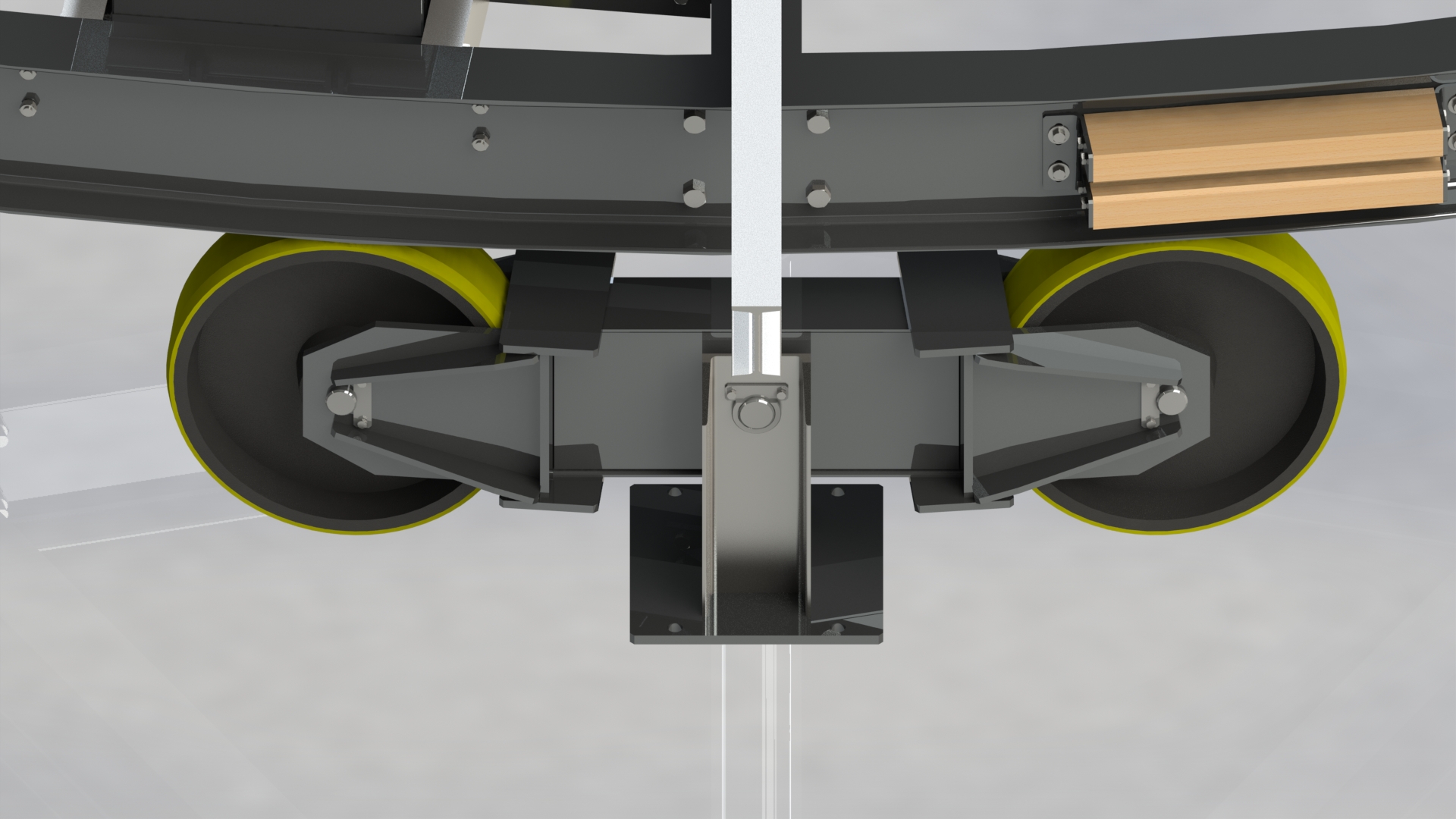

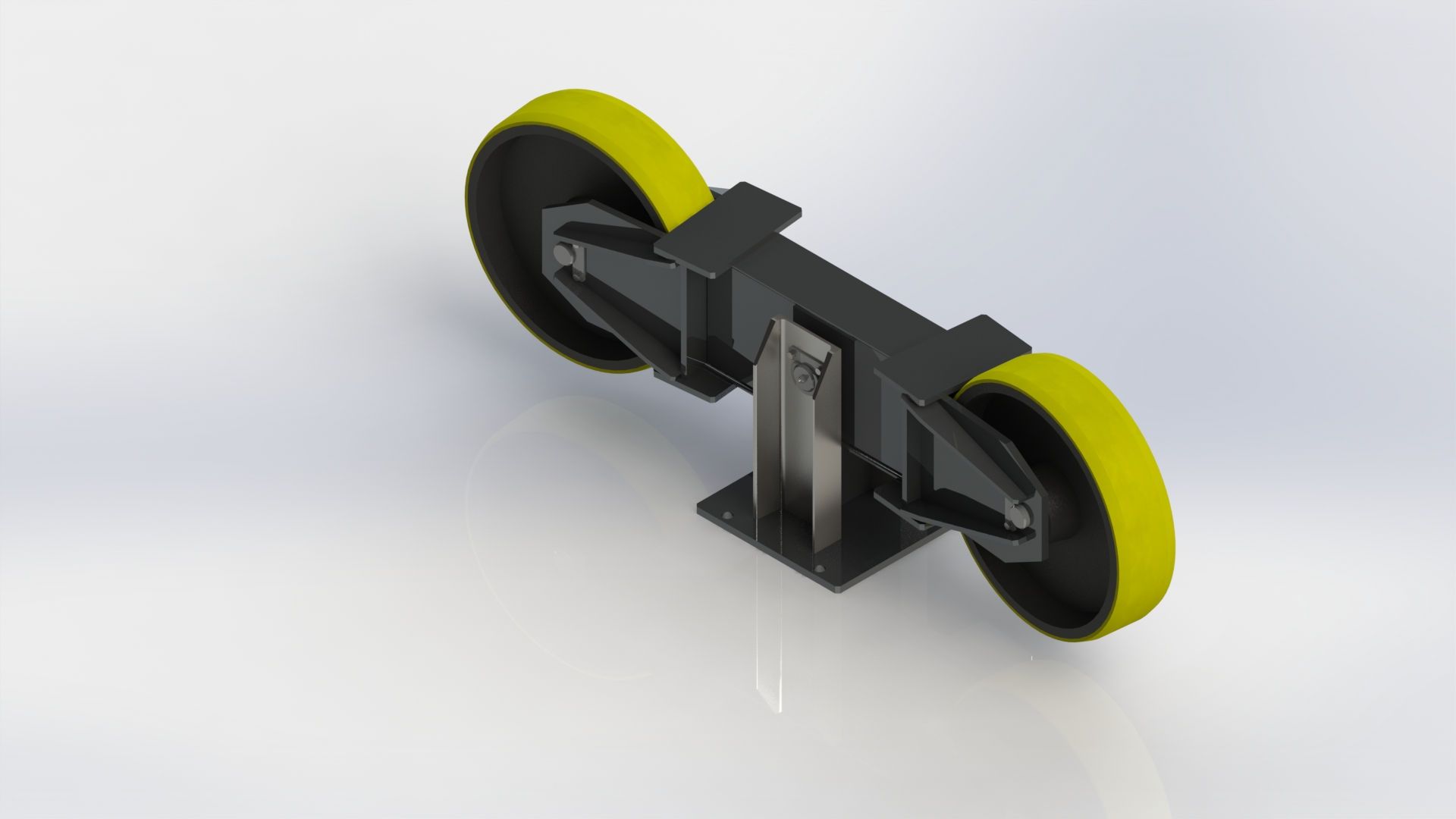

Балансирные колеса 400х100 мм на регулируемой опоре для вращающегося круга/кольца. Полиуретановое покрытие. Нагрузка 6000 кг. |
8 |
|
12 |

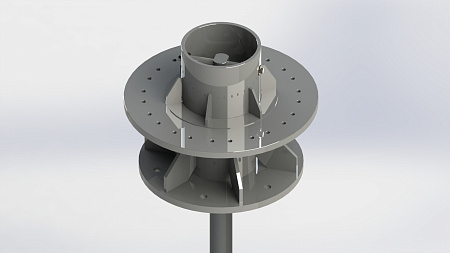

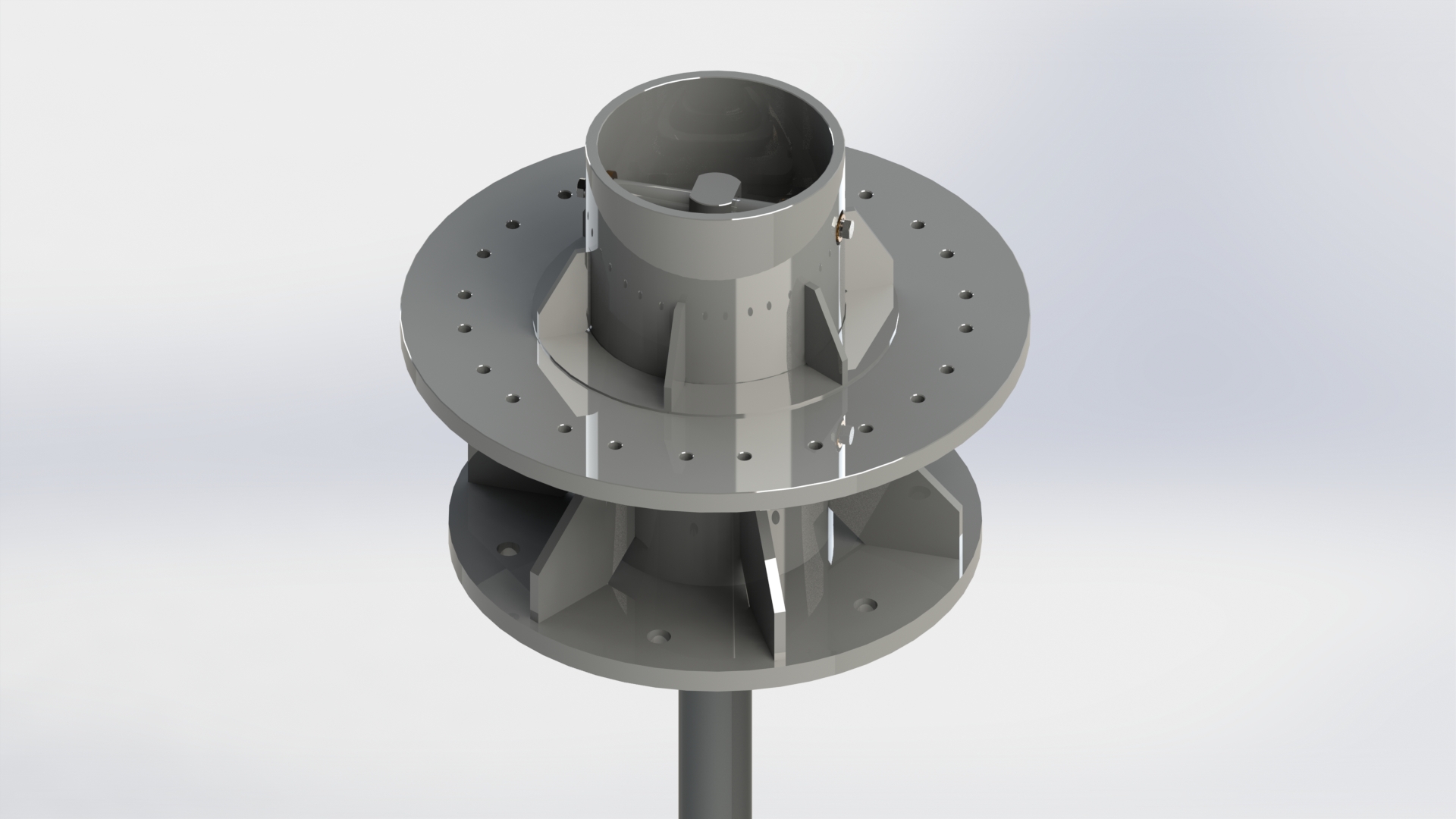

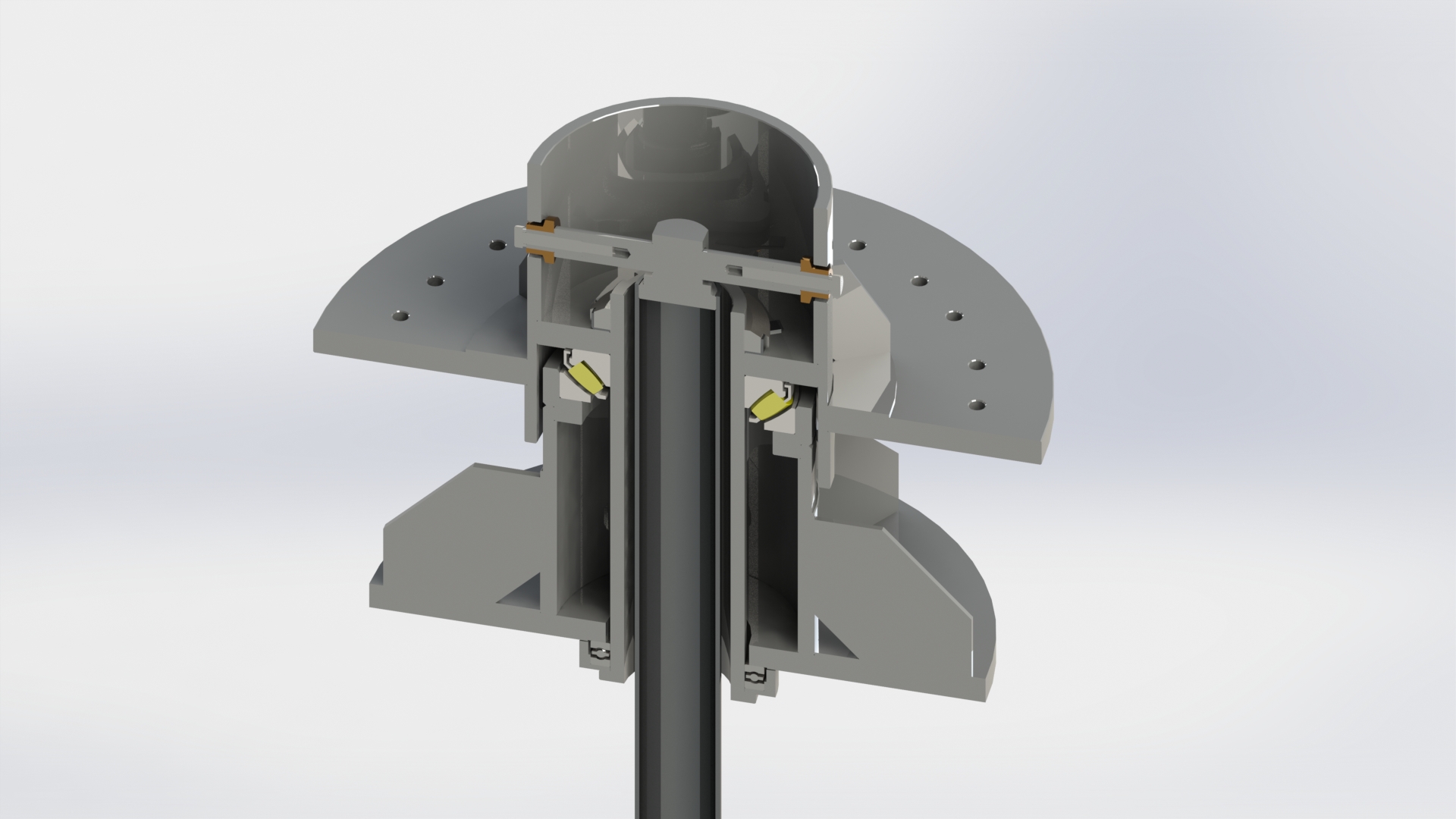

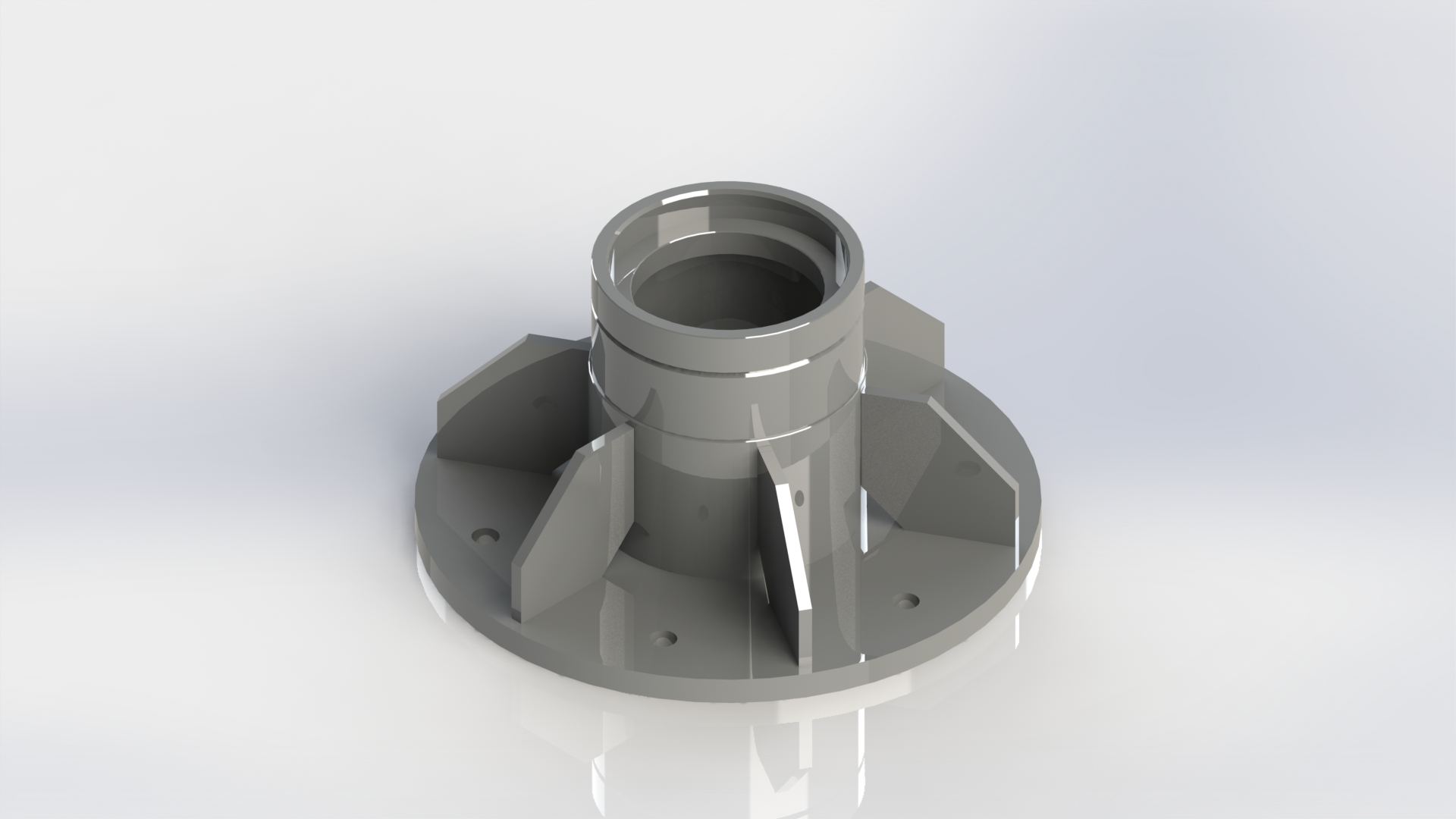

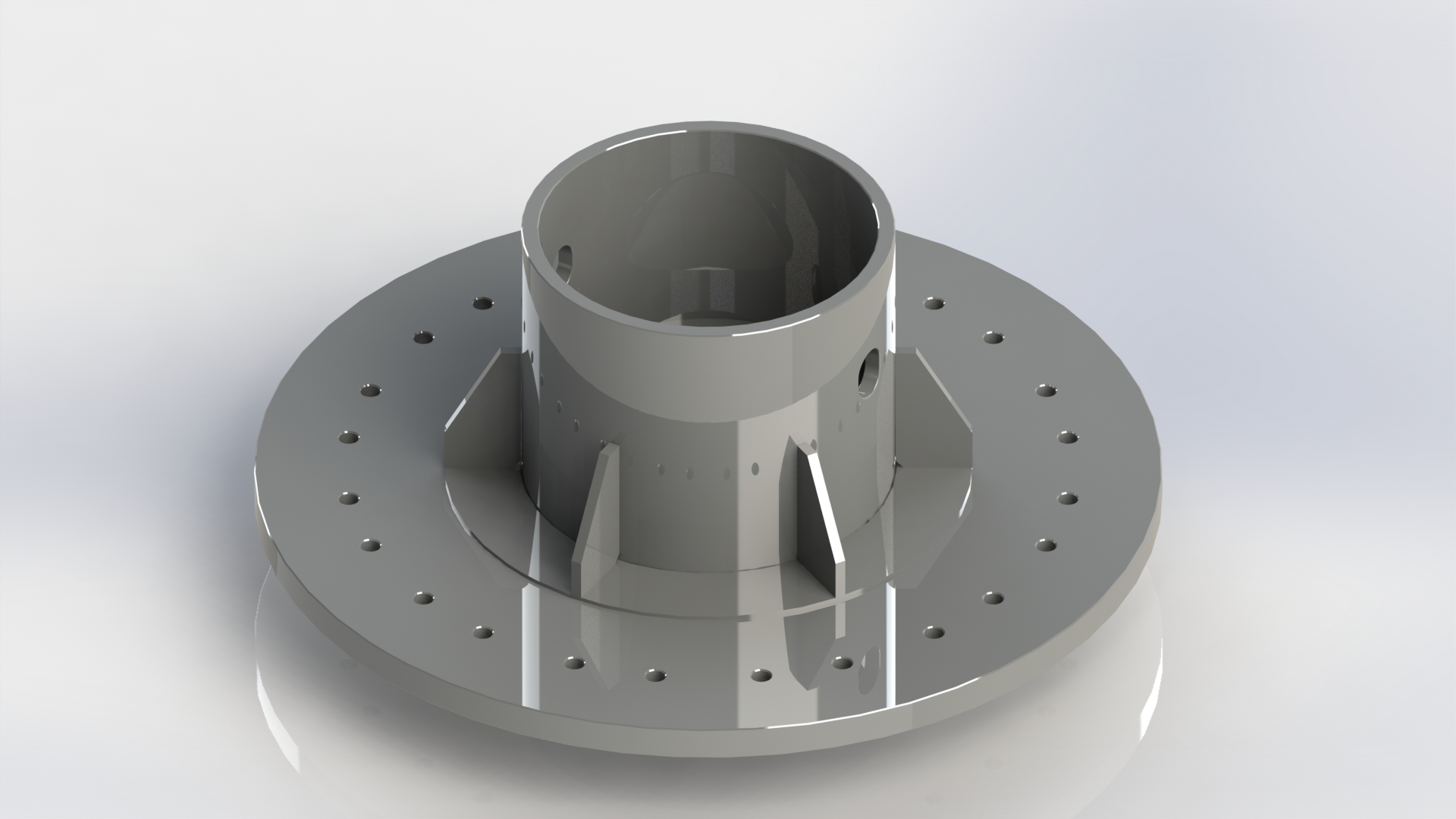

Пята центральная для врезного вращающегося круга, в сборе. С узлами регулировки, монтажной и закладной плитами. |
1 |
|
13 |

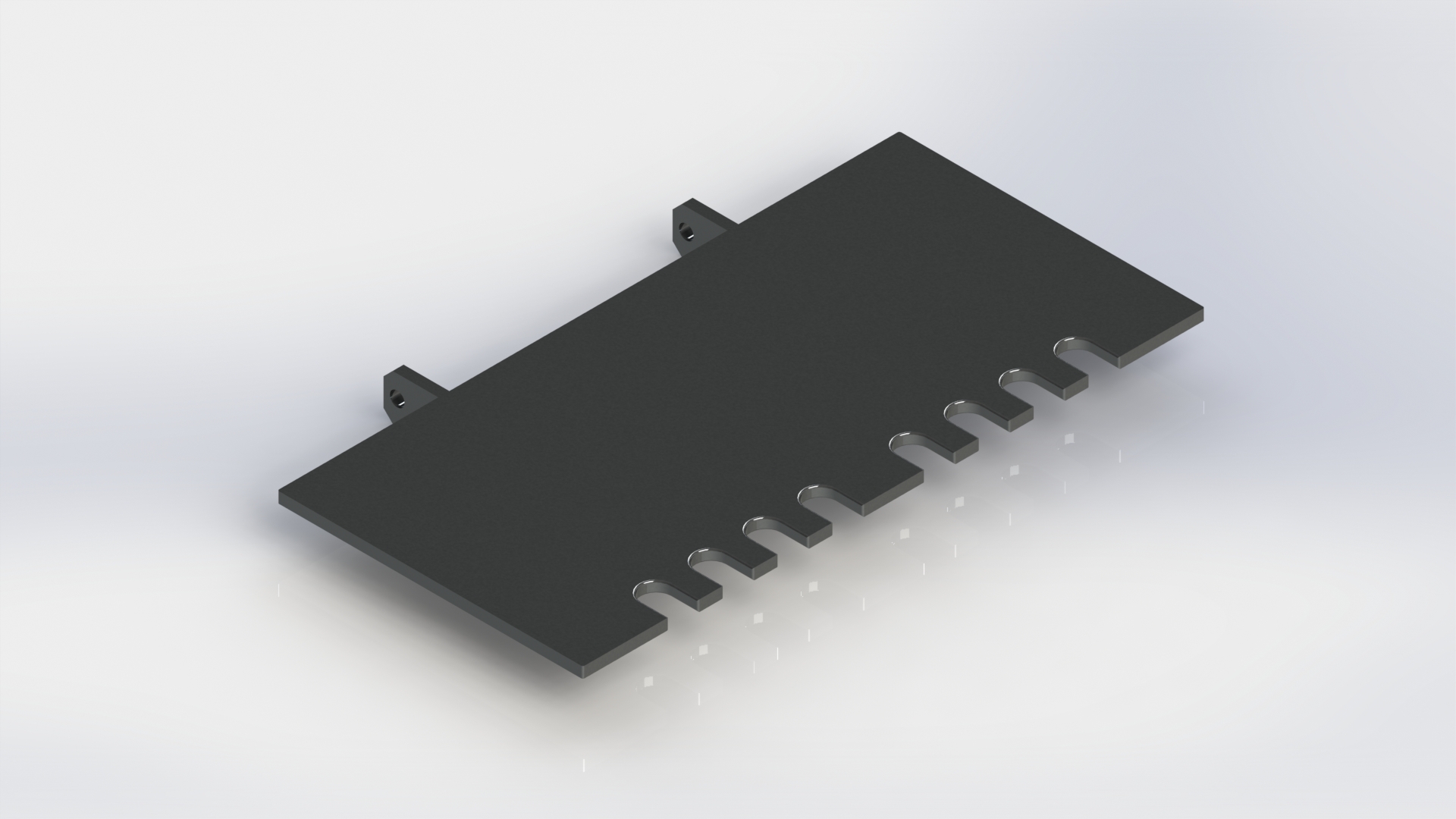

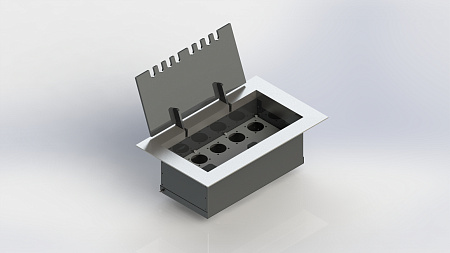

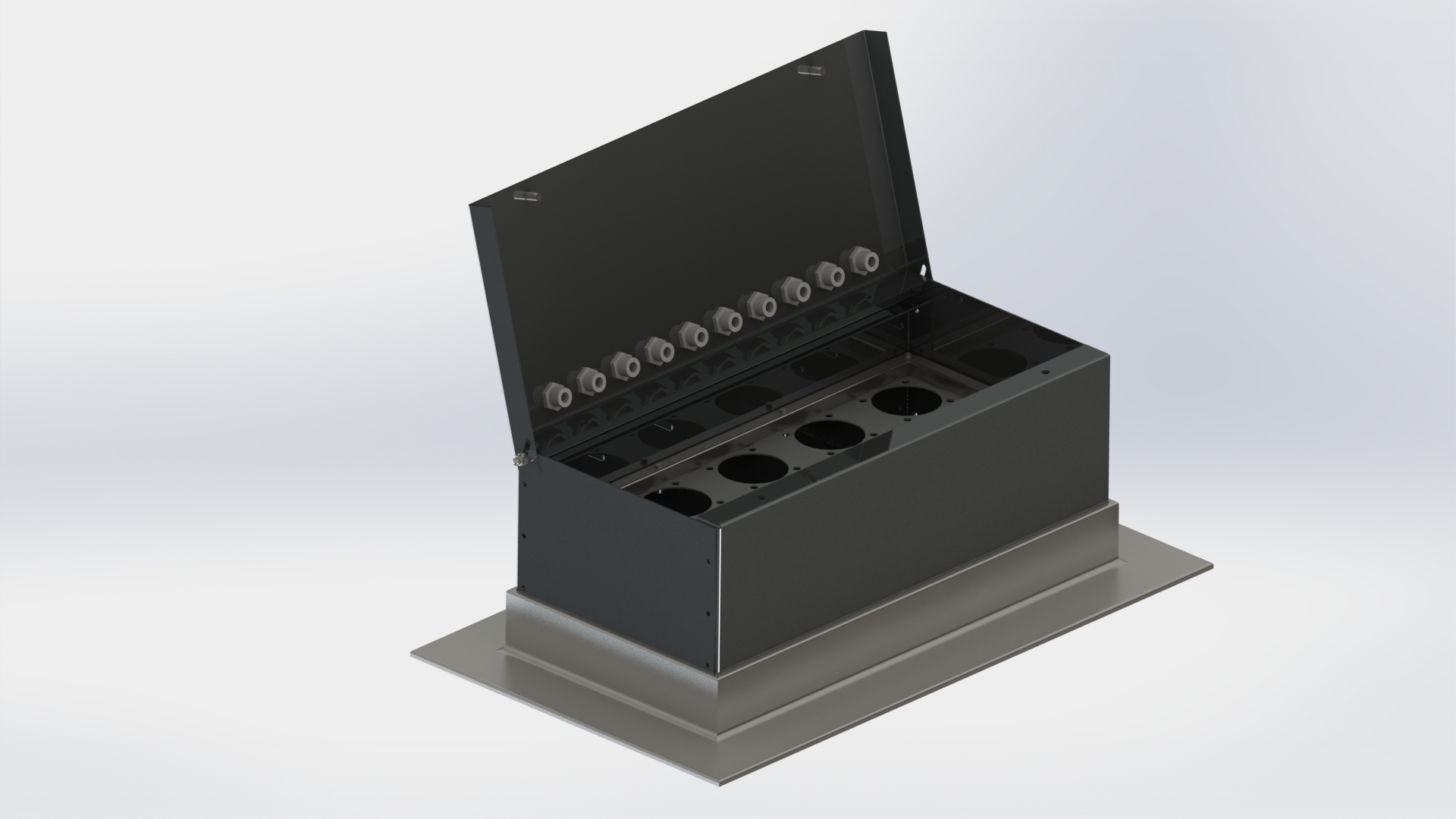

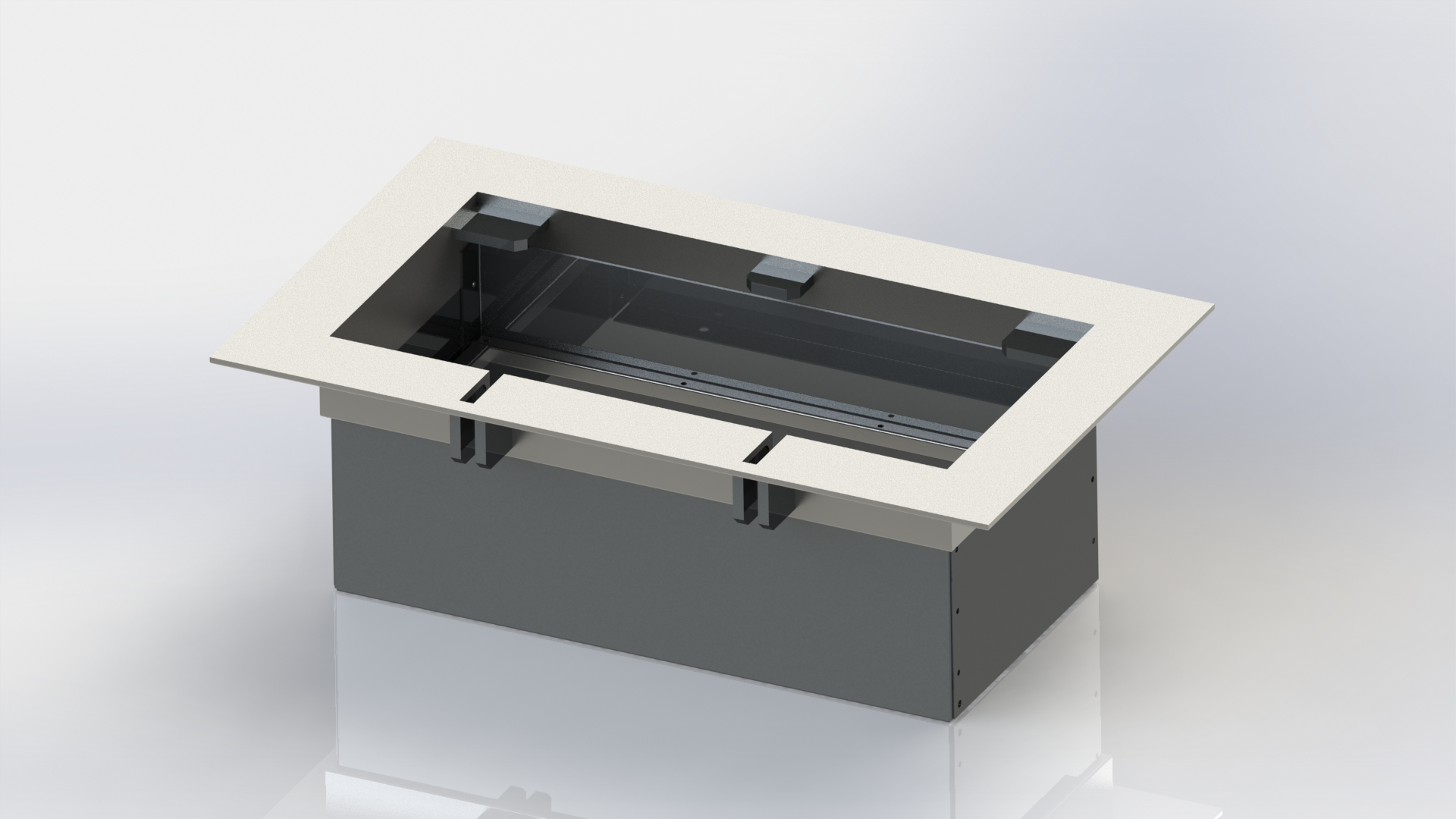

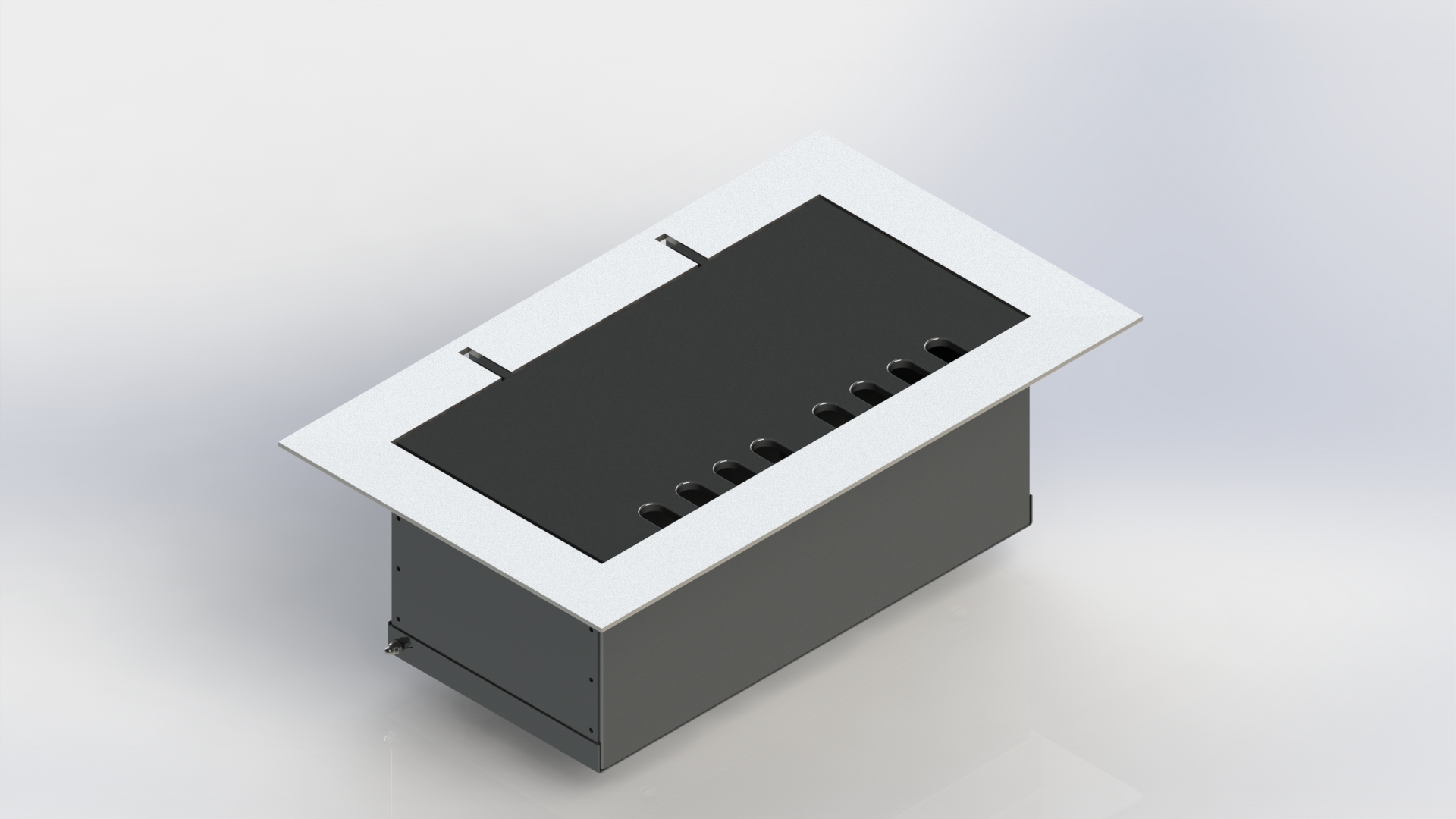

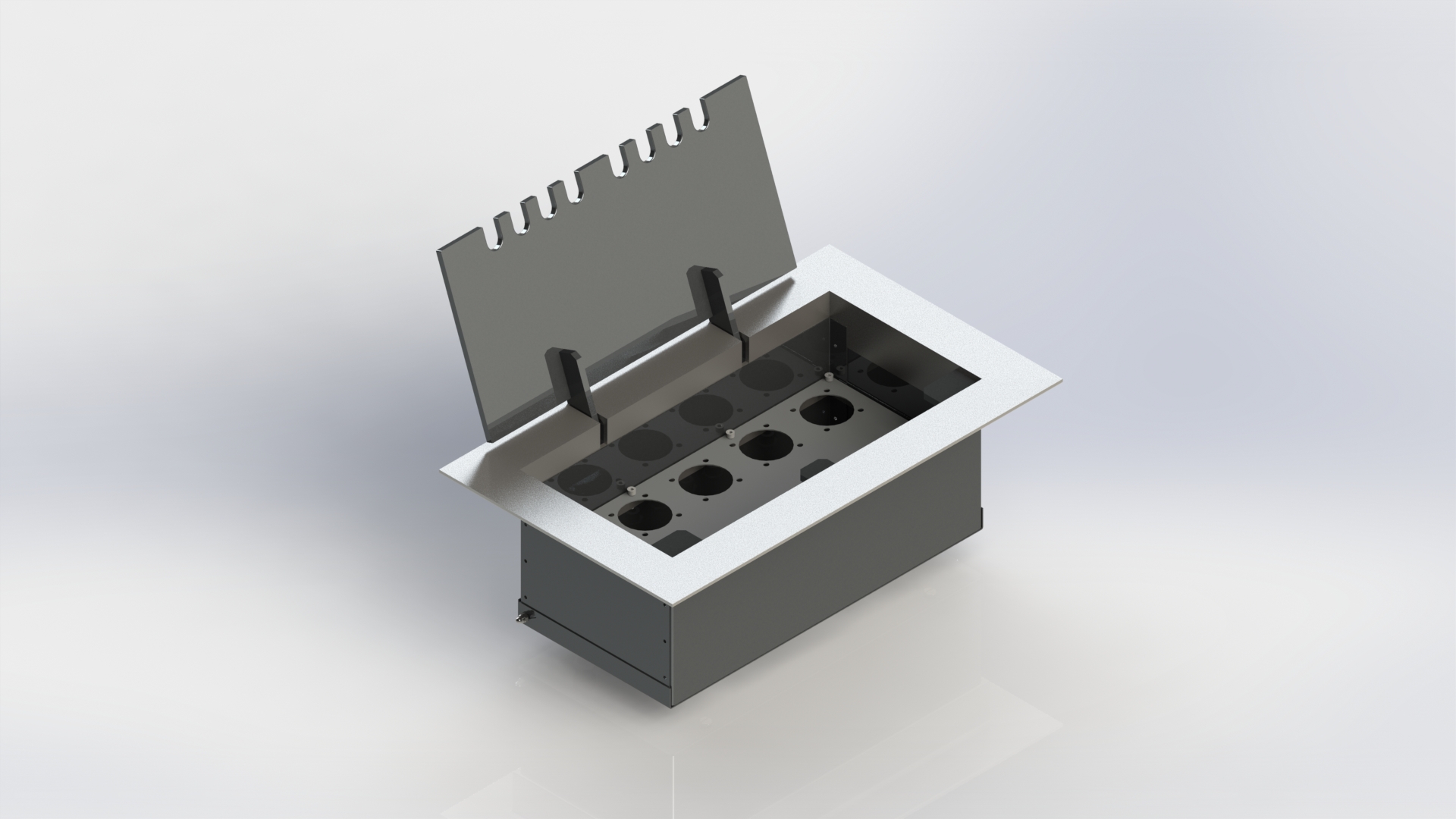

Лючок сценический, габарит (ДхШхГ): 291х270х200. Посадочный размер 223х202. С винтами под установочную пластину. Установочная пластина (209x194) в комплект не входит. Количество кабельных прорезей в крышке - 5 шт. Ориентировочная масса - 5,8 кг. |
10 |
|
14 |
Установочная пластина для лючка КРЛ-6 с 6 розетками Schuko. Габариты 209x194 мм. "Чистые" габариты для установки разъемов: 194х169. Установленные разъемы: 6 розеток PCE Schuko 220 В (Австрия), 16 А, c крышкой и заземляющим контактом. |
10 |
|
15 |
У997 IP54. Коробка протяжная 300х300х200мм. Окраска грунтовкой. |
12 |
|
16 |

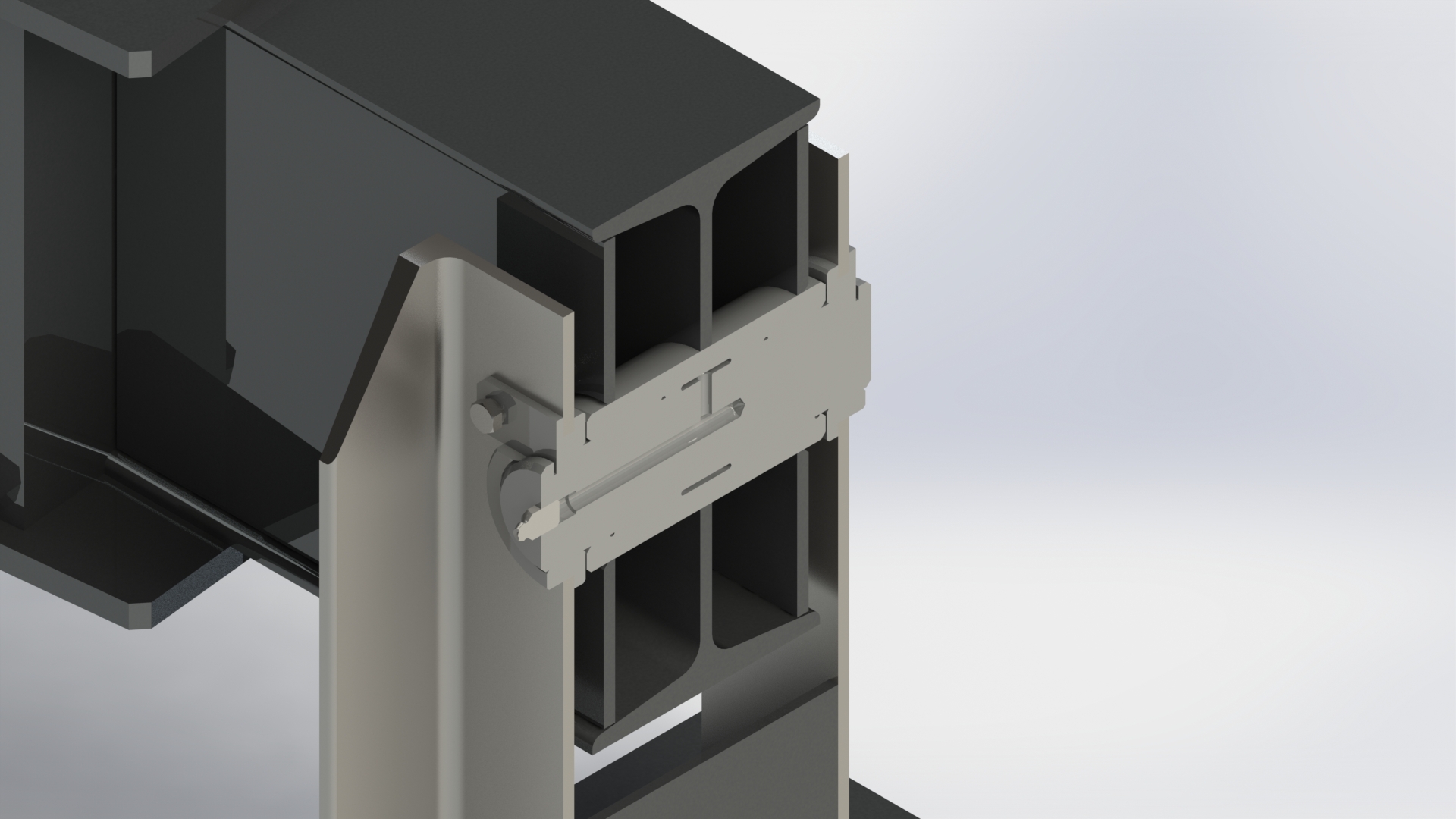

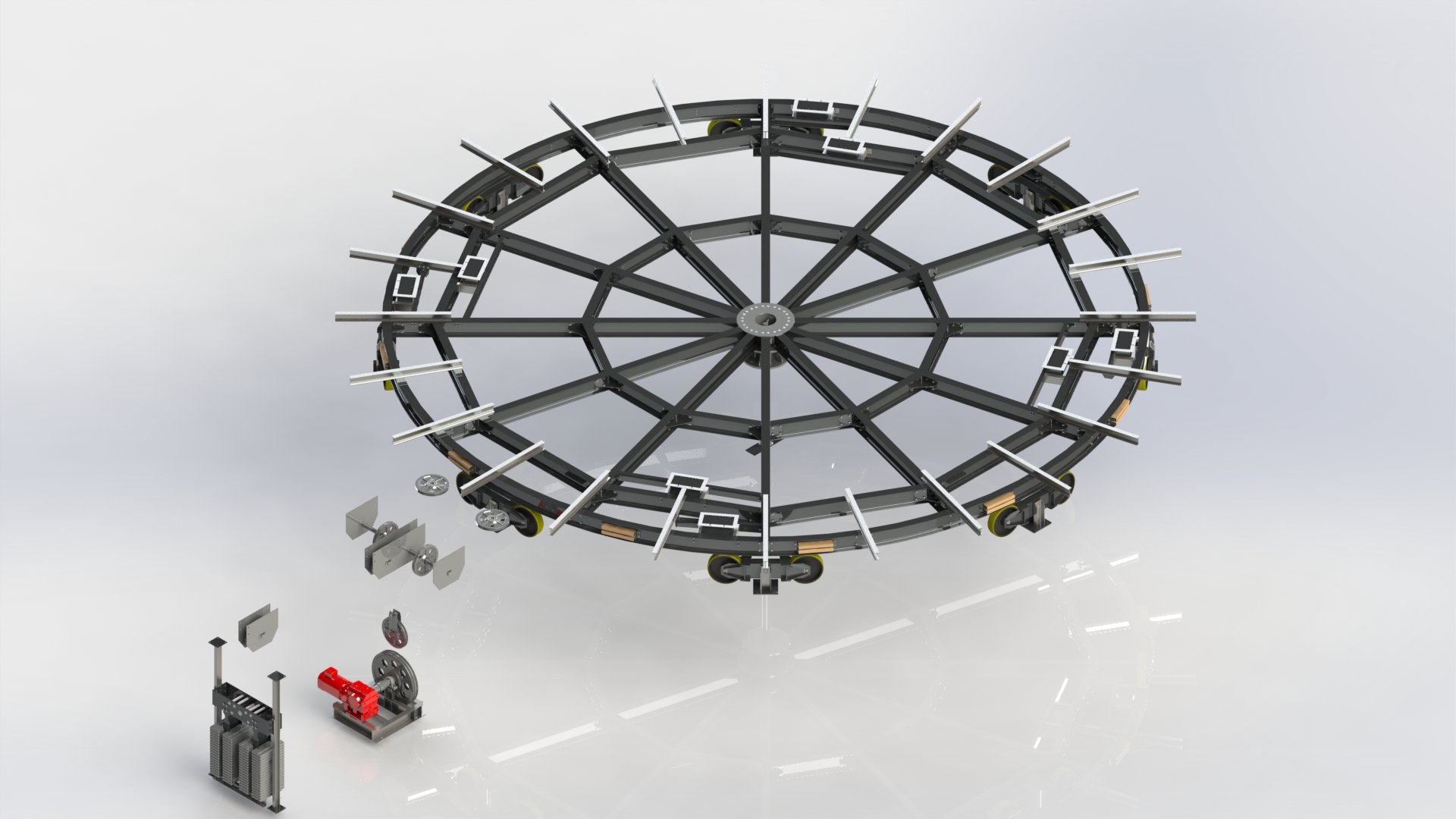

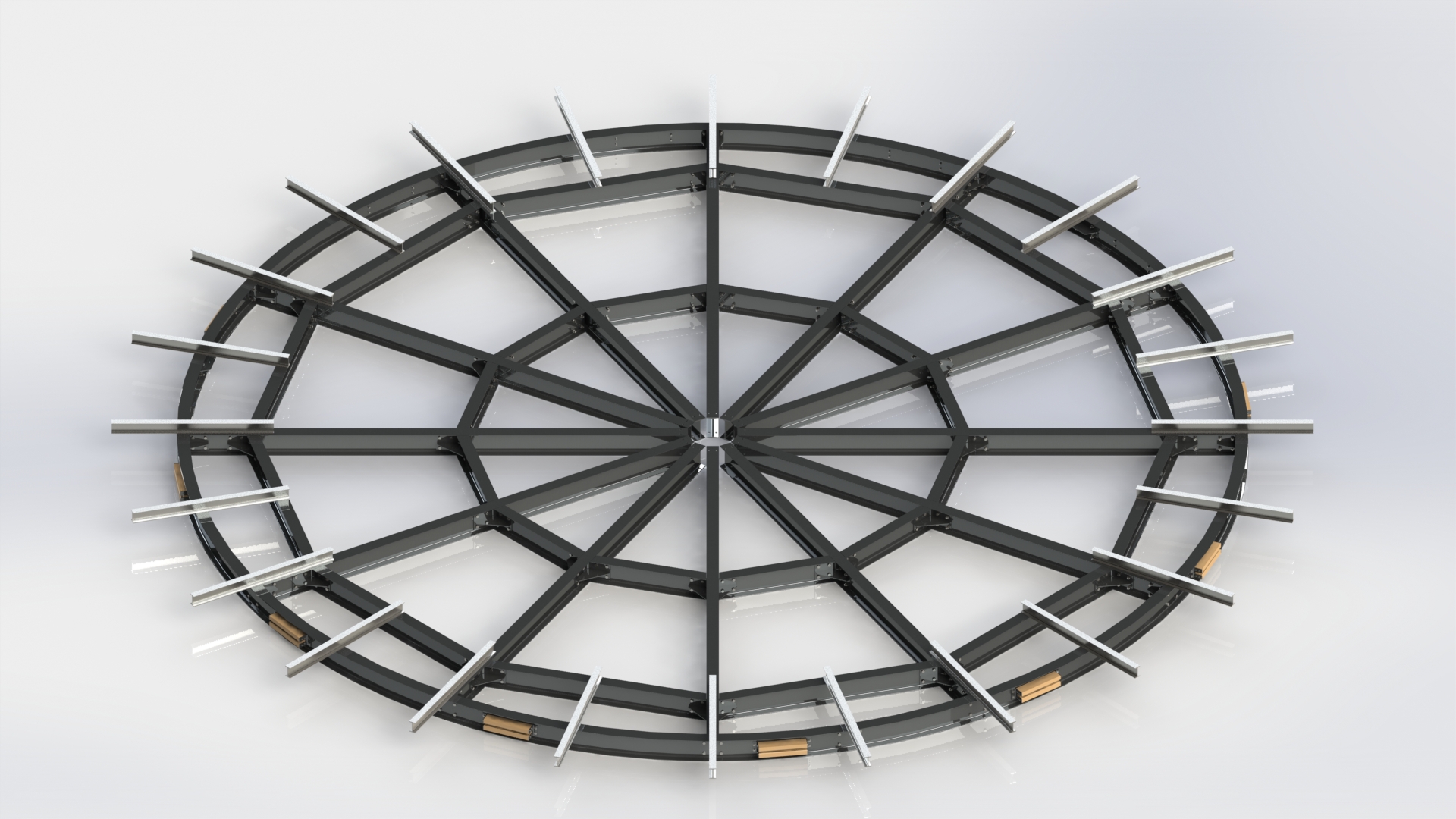

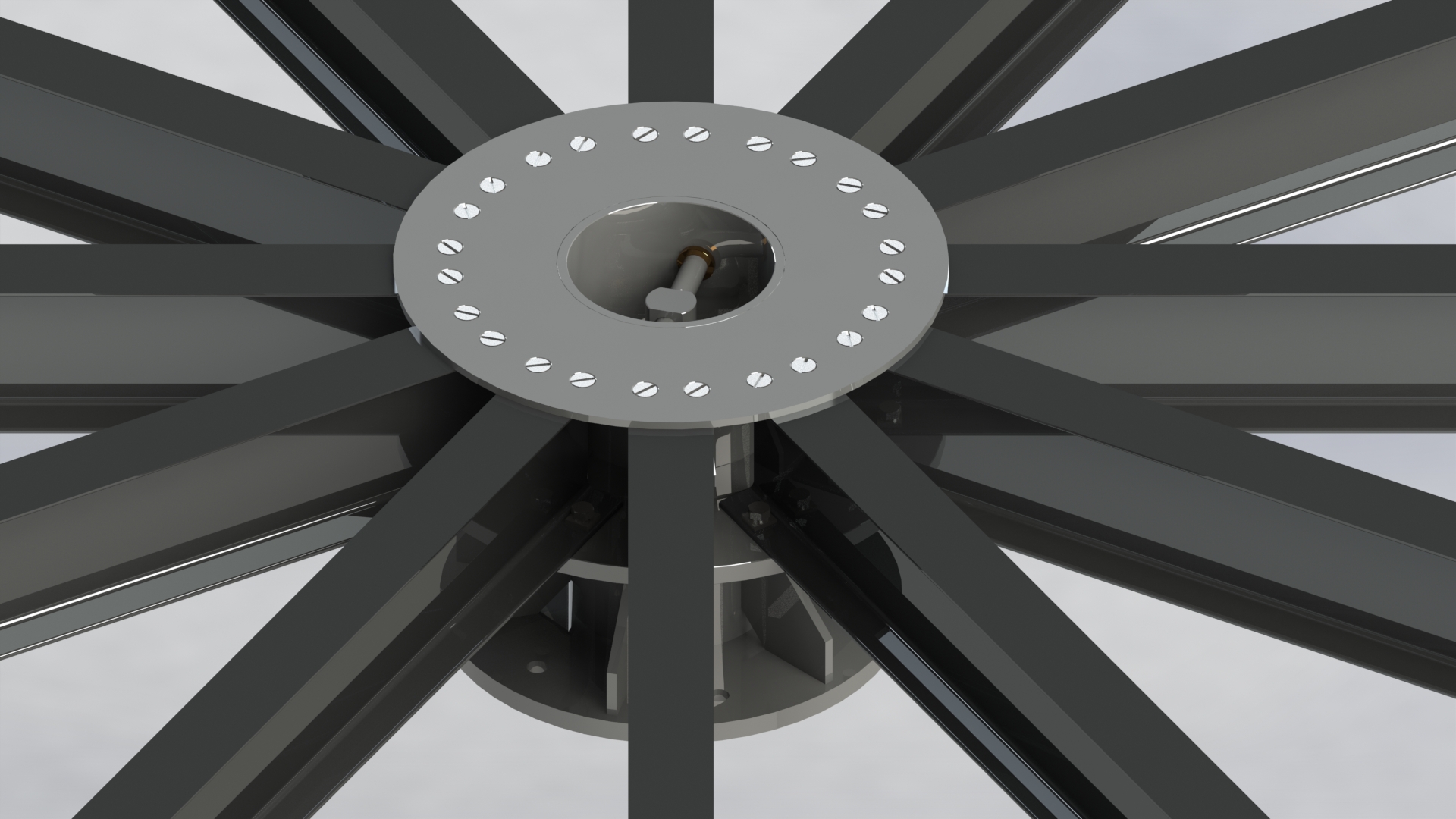

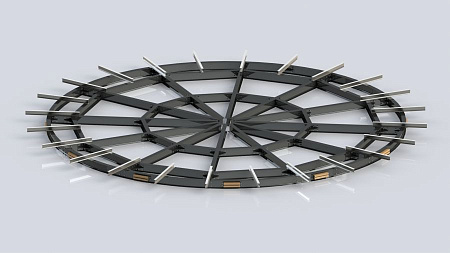

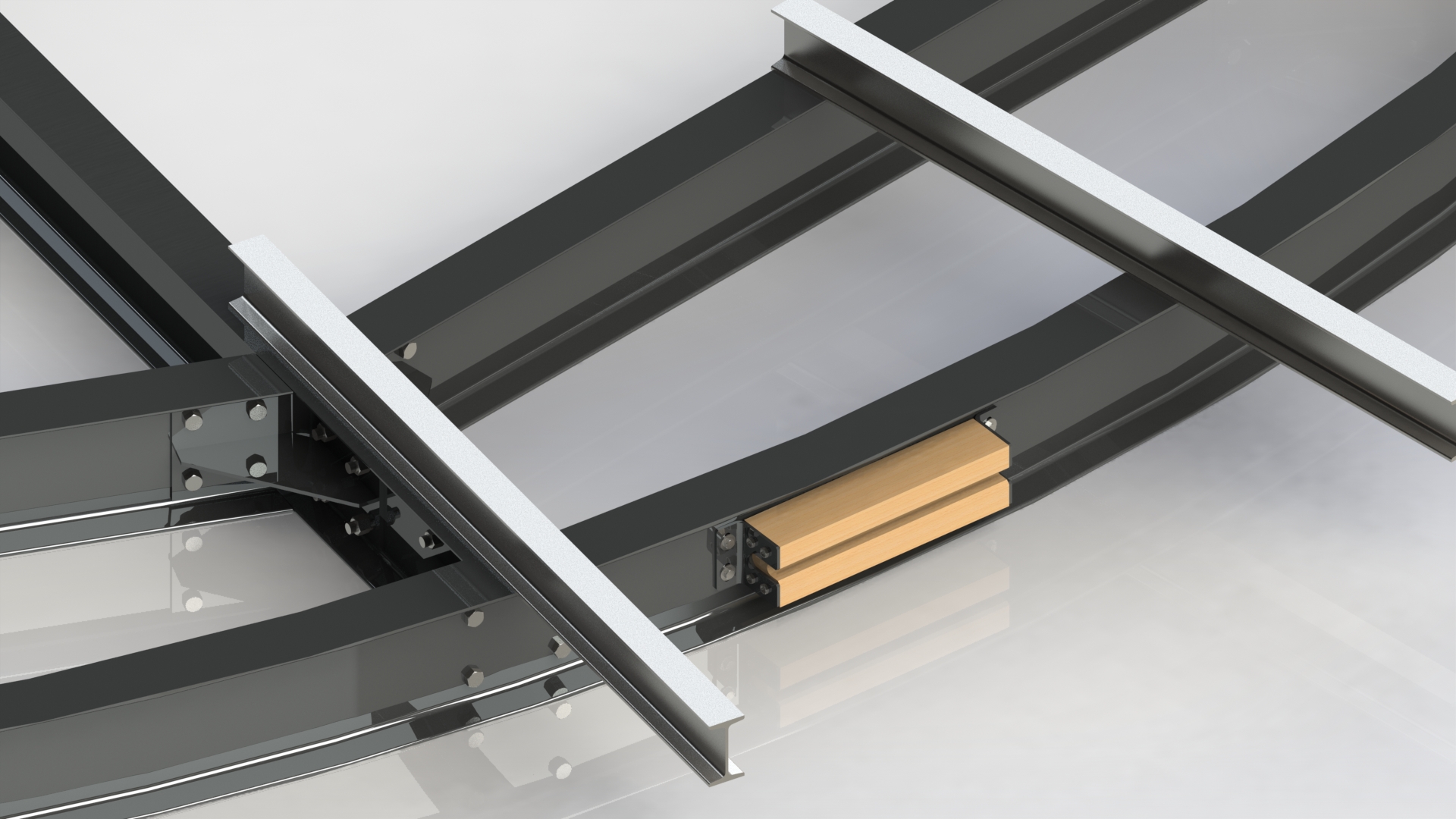

Каркас круга ø 9,1 м. |
1 |

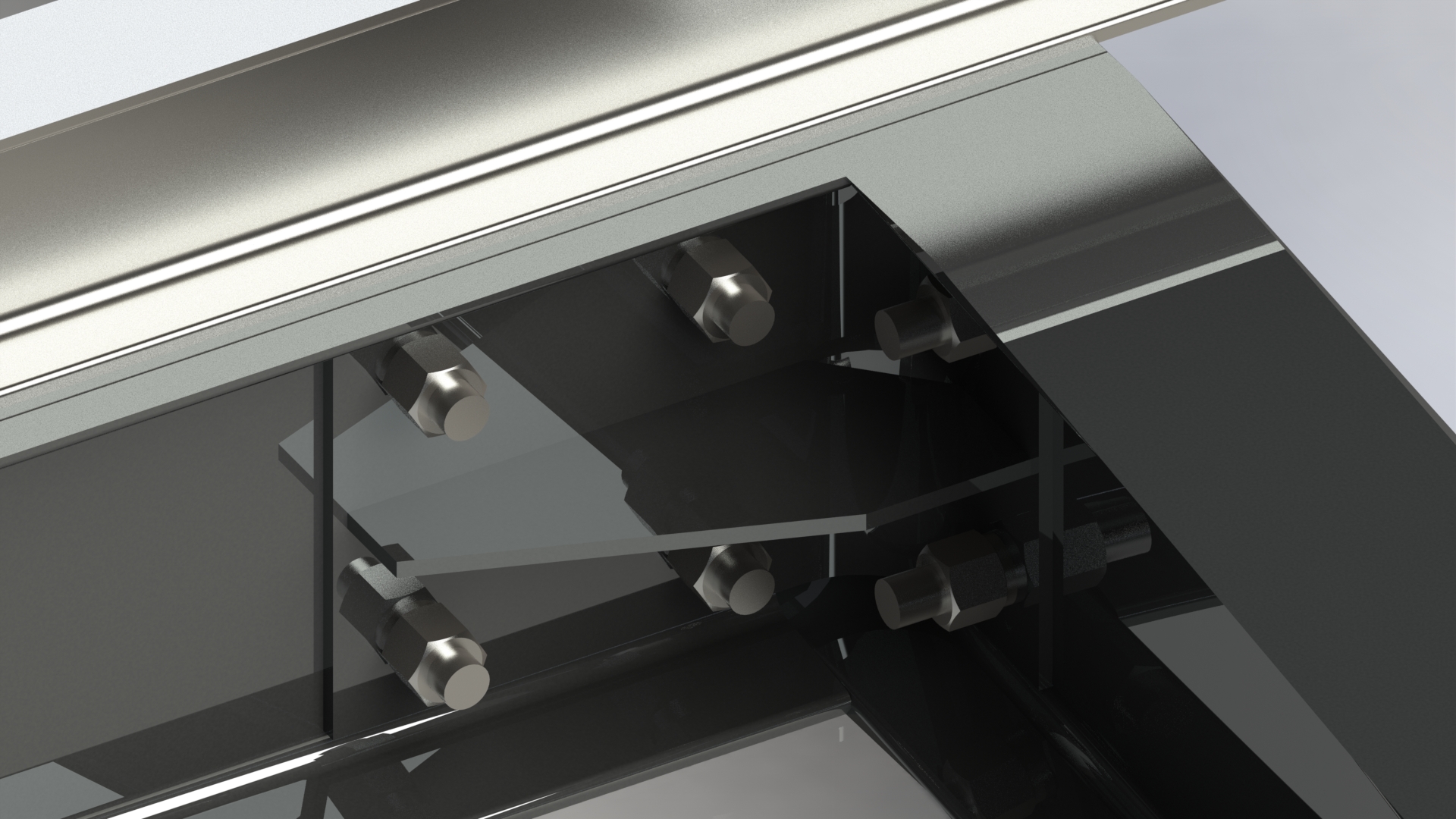

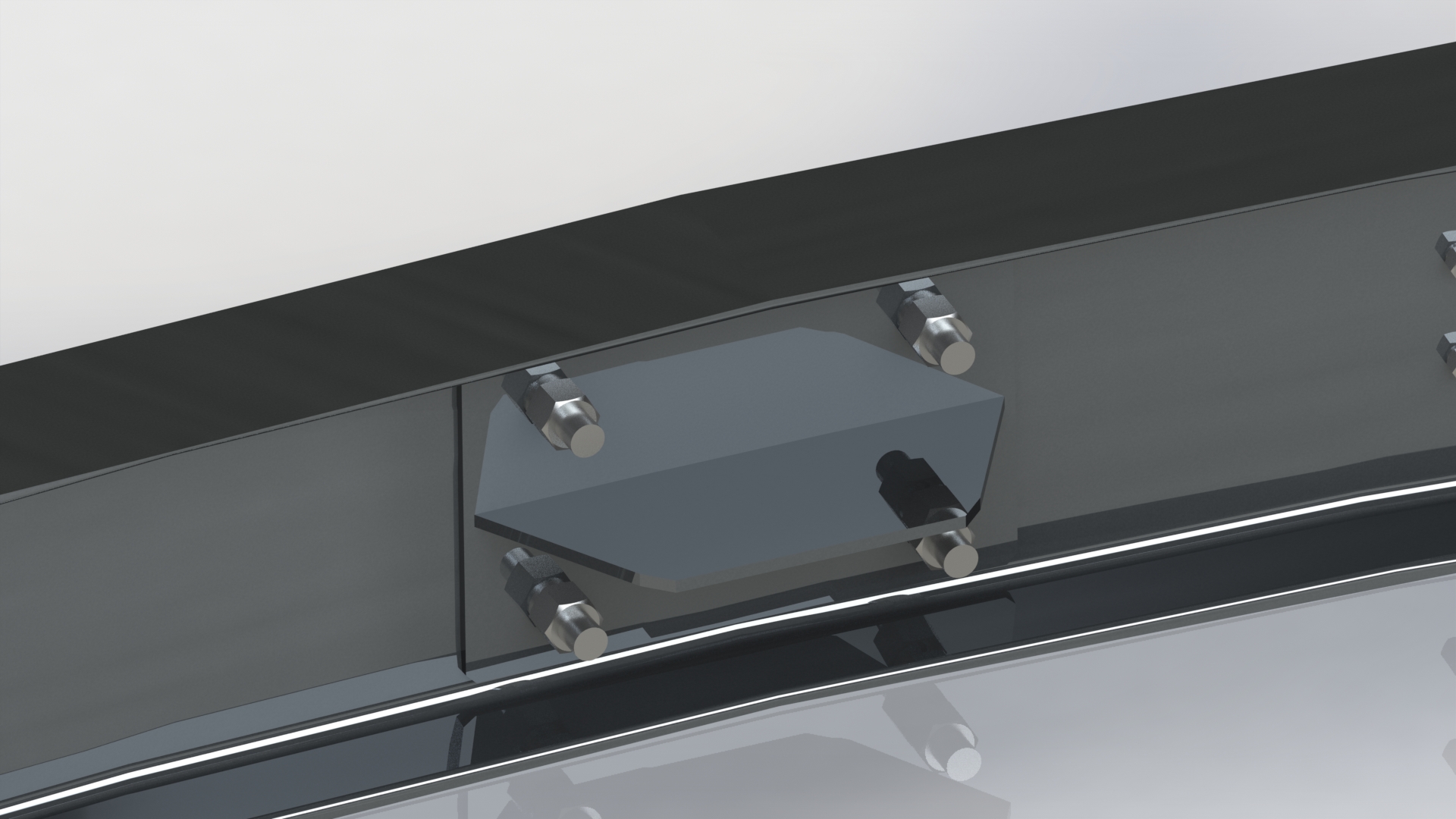

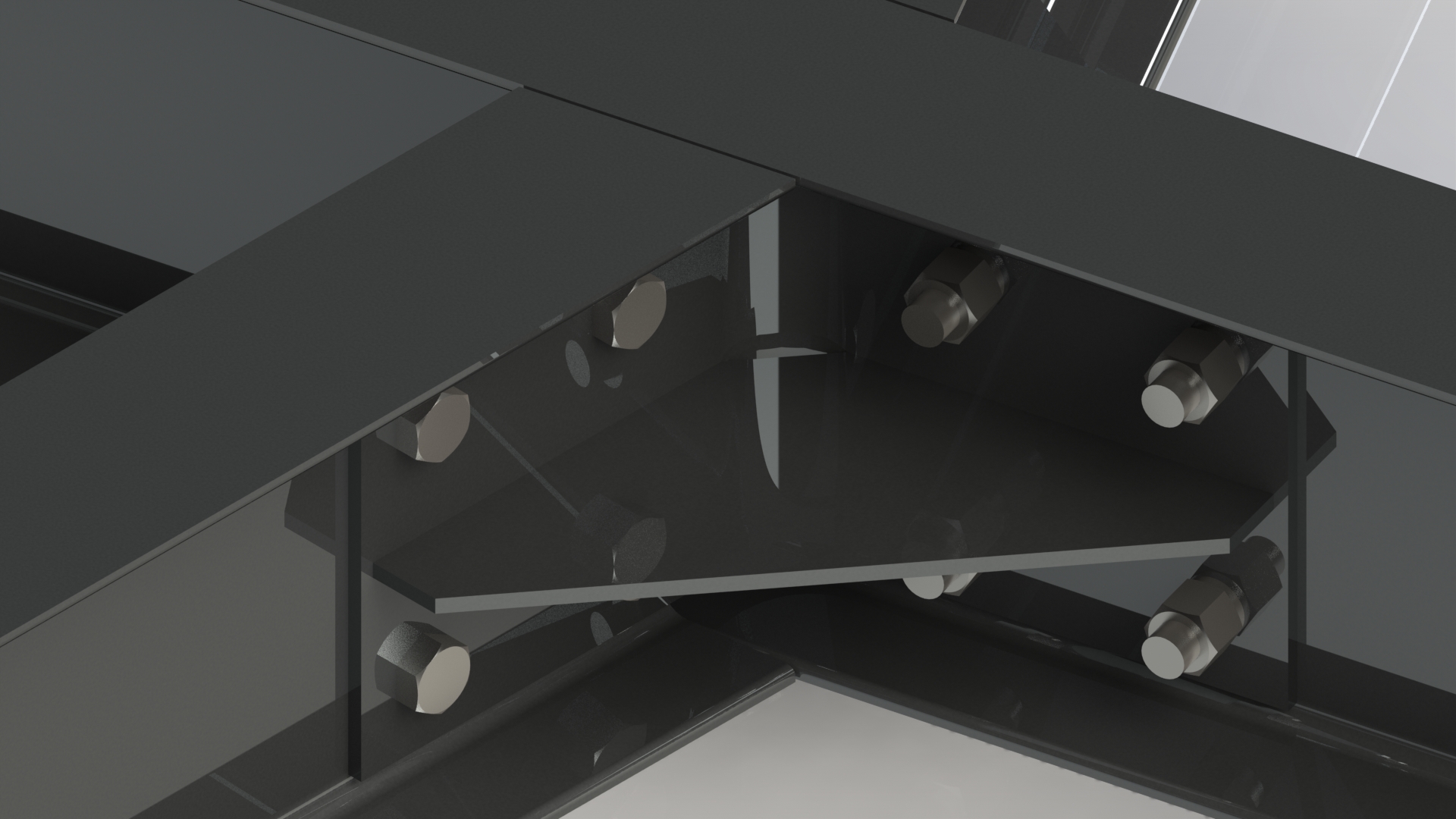

Внимание! Каркас спроектирован для максимальной нагрузки 60 тонн. При сборке каркаса не используется сварка! Только болтовые соединение М16-24.
